Павло ГоркунТиристорно-діодний модуль МТ/Д3-130-28-F (130А 2800В)
| Середній струм, ITAV/IFAV | 130А |
| Напруга, VRRM/VDRM | 2400 – 2800В |
| Клас за напругою, VRRM / 100 | 24 – 28 |
| МТ/Д3-130-28-F | на замовлення
+
–
|
| Вага | 0.35 кг |
| Корпус Розміри |
F 94x34x30 мм |
| Даташит PDF |  |

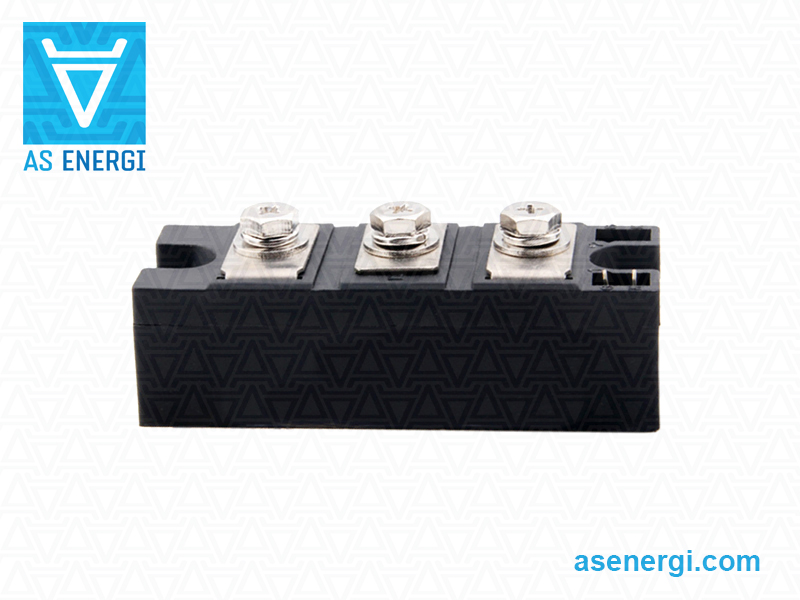

Тиристорно-діодний модуль МТ/Д3-130-28-F AS ENERGITM в корпусі міжнародного стандарту, 130А 2800В.
Використовується для перетворення постійного і змінного струмів до 130 ампер, частотою до 500 Гц в ланцюгах з напругою до 2800 вольт (28 клас).
Тиристорно-діодні модулі МТ/Д3-130-28-F випускаються в стандартному корпусі F: розміри основи 34x94 мм, висота корпусу - 30 мм, вага - 0.35 кг. Двопозиційний модуль являє собою монолітну конструкцію з двох напівпровідникових приладів: тиристора і діода: типу тиристор-діод.
Серії (номінали) модулів: МТ/Д3-130-24-F, МТ/Д3-130-26-F, МТ/Д3-130-28-F.
Висока термоциклічна стійкість і надійна робота низькочастотних тиристорно-діодних модулів МТ/Д3-130-28-F при комутації великих струмів досягається завдяки їх конструктивним особливостям і стабільним параметрам гальванічної розв'язки.
Тиристорно-діодний модуль МТ/Д3-130-28-Ф має затискну конструкцію, що забезпечує легкий монтаж і хороший контакт з охолоджувачем для відведення тепла. На один кулер можна встановлювати кілька модулів без додаткової ізоляції, що значно зменшує габаритні розміри збірки. Між модулем і охолоджувачем (радіатором) рекомендується використовувати теплопровідну підкладку, змащену термопастою.
Технічні характеристики та параметри тиристорно-діодного модуля МТ/Д3-130-28-F AS ENERGITM, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наші модулі пропонуються в декількох топологіях з двома та одним пристроєм для майже всіх застосувань фазового керування або випрямлячів.
Наша компанія надає гарантію роботи на тиристорні / діодні модулі 2 роки з моменту придбання. При постачанні тиристорних / діодних модулів, при необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на тиристорні / діодні модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики тиристорно-діодного модуля МТ/Д3-130-28-F:
| Технічні характеристики тиристорно-діодного модуля | МТ/Д3-130-28-F | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (TC) | 130 А (85ºC) |
| Повторювана імпульсна зворотна напруга; повторювана імпульсна напруга у закритому стані | VRRM/VDRM | 2400-2800 V |
| Ударний струм у відкритому стані | ITSM | 3.4 kA |
| Імпульсна напруга у відкритому стані | VTM | 1.80 V |
| Імпульсний струм у відкритому стані | ITM | 500 A |
| Порогова напруга у відкритому стані | VT(TO) | 0.85 V |
| Динамічне опір у відкритому стані | rT | 2.400 mΩ |
| Час відключення | tq | 250 µs |
| Температура переходу | Tj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.1900 ºC/W |
| Конструкція (виконання) | - | двопозиційний |
| Тип (електрична схема) | - | тиристор-діод |
| Вага | W | 0.35 kg |
| Корпус | - | F |
| Розміри, mm | L×B×H | 94x34x30 mm |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування тиристорно-діодного модуля МТ/Д3-130-28-F:
| МТ/Д | 3 | – | 130 | – | 28 | – | A2 | – | M2 | – | F | – | N |
| МТ/Д | – | Серія тиристорно-діодних модулів,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 3 | – | Схема підключення. | ||||||||||||||||||||||||||||||||||||
| 130 | – | Номінальний струм IT(AV), A. | ||||||||||||||||||||||||||||||||||||
| 28 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 2800 В). | ||||||||||||||||||||||||||||||||||||
| A2 | – | Параметр критичної швидкості наростання напруги вимкнення (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| M2 | – | Параметр часу вимкнення tq:
|
||||||||||||||||||||||||||||||||||||
| F | – | Тип корпусу. | ||||||||||||||||||||||||||||||||||||
| N | – | Кліматичне виконнання: N – для помірного та холодного клімату. |
Всі номери артикулів модулів МТ/Д3-130:
| Серія | ITAV, A | VRRM, V |
| МТ/Д3-130-24-F | 130 А | 2400 В |
| МТ/Д3-130-26-F | 130 А | 2600 В |
| МТ/Д3-130-28-F | 130 А | 2800 В |
Розміри силових тиристорно-діодних модулів МТ/Д3-130-28-F:
Корпус F
