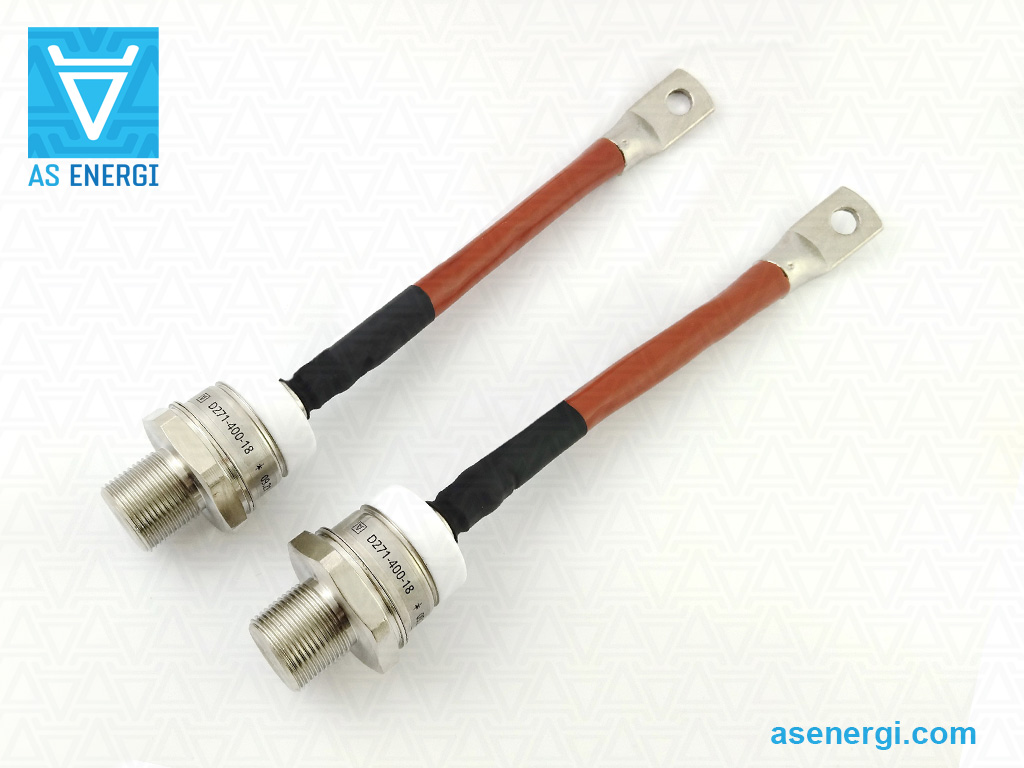

Павло ГоркунДіод силовий Д271-400, штирьовий, 400A (300В - 1800В)
| Середній струм, IFAV | 400А |
| Напруга, VRRM | 300-1800В |
| Клас за напругою, VRRM / 100 | 3 - 18 |
| Д271-400 | на замовлення
+
–
|
| Корпус Різьба |
SD7 M24x1.5 |
| Вага | 465 г |
| Даташит PDF |  |
Силовий штирьовий діод Д271-400 AS ENERGITM є випрямним силовим діодом загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 400А з частотою до 500Гц в ланцюгах з напругою до 300В - 1800В (клас за напругою від 3 до 18). Корпус діода - SD7, кріпильна стандартна різьба – M24x1.5, (під замовлення різьба UNF 3/4"-16UNF-2A), вага - 465 г.
Діоди поставляються у штирьовому виконанні. Полярність діода позначена символом полярності на корпусі.
Діод прямої полярності – різьбова основа діода є анодом, гнучкий провід живлення катодом.
Діод зворотної полярності – різьбова основа діода є катодом, гнучкий провід живлення анодом.
Пряма полярність не вказується в нумерації деталей; зворотна полярність позначається знаком "X" в розшифровці маркування.
Цей силовий діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 350A, 370A, 390A, 400 ампер у таблетковому корпусі.
Для охолодження діодів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла діода під час монтажу використовується теплопровідна паста.
Діоди мають герметичний керамічний корпус, що ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища. Діод з гвинтовим кріпленням і гнучким кабелем живлення. Штирьові діоди відрізняються можливістю використання на рухомих частинах.
Технічні характеристики та параметри діода Д271-400 (300В - 1800В) AS ENERGITM, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д271-400-3 (400А 300В), Д271-400-4 (400А 400В), Д271-400-5 (400А 500В), Д271-400-6 (400А 600В), Д271-400-7 (400А 700В), Д271-400-8 (400А 800В), Д271-400-9 (400А 900В), Д271-400-10 (400А 1000В), Д271-400-12 (400А 1200В), Д271-400-14 (400А 1400В), Д271-400-16 (400А 1600В), Д271-400-18 (400А 1800В).
Остаточна ціна на таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики випрямних діодів Д271-400:
| Технічні характеристики діодів | Д271-400 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 400 A (144°C) 544 A (120°C) |
| Повторювальна імпульсна зворотня напруга | VRRM | 300-1800 V |
| Максимально допустимий діючий прямий струм | IFRMS | 628 A |
| Ударний прямий струм у відкритому стані | IFSM | 13 kA |
| Захисний показник | I2t | 840 kA2·s |
| Імпульсна пряма напруга | VFM | 1.45 V |
| Піковий струм | IFM | 1256 A |
| Порогова напруга діода | VF(TO) | 0.80 V |
| Динамічний опір у відкритому стані | rT | 0.53 mΩ |
| Повторювальний імпульсний зворотній струм | IRRM | 40 mA |
| Температура переходу | Tvj max | 190 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.085 ºC/W |
| Момент затягування | Md | 30±5 N·m |
| Вага | W | 465 g |
| Тип корпусу, Різьба | Охолоджувачі | SD7 M24x1.5 mm |
| Рекомендовані охолоджувачі | Heatsinks | O181,O281,OM105 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування випрямного штирьового діода Д271-400:
| Д | 271 | – | 400 | – | 18 | – |
| Д | – | Двод,  AS ENERGITM |
| 271 | – | Тип діода (штирьовий). |
| 400 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
| – | Немає = діод прямої полярності: різьбова основа – анод, гнучкий провід живлення – катод; X = діод зворотної полярності: різьбова основа – катод, гнучкий провід живлення – анод. |
|
| 18 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1800 В). |
| U | – | Немає = основа шпильки - метрична різьба ISO (стандарт); U = штирьова різьба UNF (за запитом). |
Всі артикули Д271-400:
| Серія | IFAV, А | VRRM, В |
| Д271-400-3 | 400А | 300В |
| Д271-400-4 | 400А | 400В |
| Д271-400-5 | 400А | 500В |
| Д271-400-6 | 400А | 600В |
| Д271-400-7 | 400А | 700В |
| Д271-400-8 | 400А | 800В |
| Д271-400-9 | 400А | 900В |
| Д271-400-10 | 400А | 1000В |
| Д271-400-12 | 400А | 1200В |
| Д271-400-14 | 400А | 1400В |
| Д271-400-16 | 400А | 1600В |
| Д271-400-18 | 400А | 1800В |
Полярність (анод, катод) і розміри штирьового діода Д271-400:
|
|
Технічний паспорт на випрямні діоди штирьового типу (зразок):
При постачанні діодів, за необхідності, ми надаємо технічний паспорт та сертифікат відповідності.
