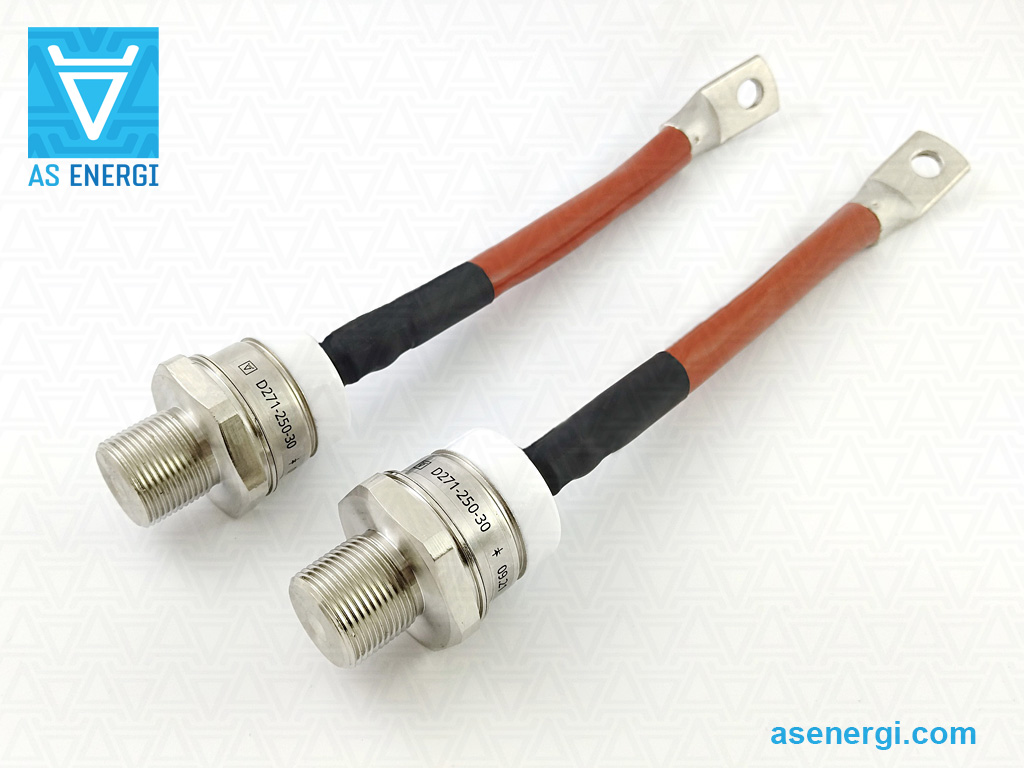

Діод силовий Д271-250, штирьовий, 250A (2600В - 3000В)

Середній струм, I_FAV	250А
Напруга, V_RRM	2600-3000В
Клас за напругою, V_RRM / 100	26 - 30
Д271-250	на замовлення + –
Корпус Різьба	SD7 M24x1.5
Вага	465 г
Даташит PDF

Силовий штирьовий діод Д271-250 AS ENERGI^TM є випрямним силовим діодом загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 250А з частотою до 500Гц в ланцюгах з напругою до 2600В - 3000В (клас за напругою від 26 до 30). Корпус діода - SD7, кріпильна стандартна різьба – M24x1.5, (під замовлення різьба UNF 3/4"-16UNF-2A), вага - 465 г.

Діоди поставляються у штирьовому виконанні. Полярність діода позначена символом полярності на корпусі.
Діод прямої полярності – різьбова основа діода є анодом, гнучкий провід живлення катодом.
Діод зворотної полярності – різьбова основа діода є катодом, гнучкий провід живлення анодом.
Пряма полярність не вказується в нумерації деталей; зворотна полярність позначається знаком "X" в розшифровці маркування.

Цей силовий діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 220A, 230A, 240A, 250 ампер у таблетковому корпусі.

Для охолодження діодів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування M_d. Для кращого відведення тепла діода під час монтажу використовується теплопровідна паста.

Діоди мають герметичний керамічний корпус, що ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища. Діод з гвинтовим кріпленням і гнучким кабелем живлення. Штирьові діоди відрізняються можливістю використання на рухомих частинах.

Технічні характеристики та параметри діода Д271-250 (2600В - 3000В) AS ENERGI^TM, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.

Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.

Номінали діодів: Д271-250-26 (250А 2600В), Д271-250-28 (250А 2800В), Д271-250-30 (250А 3000В).

Остаточна ціна на таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.

Загальні характеристики випрямних діодів Д271-250:

Технічні характеристики діодів		Д271-250
Максимально допустимий середній прямий струм (температура корпусу)	I_F(AV) (T_case)	250 A (150°C)
Повторювальна імпульсна зворотня напруга	V_RRM	2600-3000 V
Максимально допустимий діючий прямий струм	I_FRMS	392 A
Ударний прямий струм у відкритому стані	I_FSM	5.5 kA
Захисний показник	I²t	151 kA²·s
Імпульсна пряма напруга	V_FM	1.40 V
Піковий струм	I_FM	785 A
Порогова напруга діода	V_F(TO)	1.02 V
Динамічний опір у відкритому стані	r_T	0.51 mΩ
Повторювальний імпульсний зворотній струм	I_RRM	50 mA
Температура переходу	T_{vj max}	160 ºC
Тепловий опір перехід-корпус	R_th(j-c)	0.09 ºC/W
Момент затягування	M_d	30±5 N·m
Вага	W	465 g
Тип корпусу, Різьба	Охолоджувачі	SD7 M24x1.5 mm
Рекомендовані охолоджувачі	Heatsinks	O181,O281,OM105
Даташит (інформаційний лист)	PDF

Розшифровка маркування випрямного штирьового діода Д271-250:

271

–

250

–

Д	–	Двод, AS ENERGI^TM
271	–	Тип діода (штирьовий).
250	–	Середній прямий струм у відкритому стані I_F(AV), ампер.
	–	Немає = діод прямої полярності: різьбова основа – анод, гнучкий провід живлення – катод; X = діод зворотної полярності: різьбова основа – катод, гнучкий провід живлення – анод.
30	–	Клас за напругою V_RRM / 100 (Номінальна напруга - 3000 В).
U	–	Немає = основа шпильки - метрична різьба ISO (стандарт); U = штирьова різьба UNF (за запитом).

Всі артикули Д271-250:

Серія	I_FAV, А	V_RRM, В
Д271-250-26	250А	2600В
Д271-250-28	250А	2800В
Д271-250-30	250А	3000В

Полярність (анод, катод) і розміри штирьового діода Д271-250:

Технічний паспорт діода Д271-250:

Завантажити pdf технічний паспорт на діоди Д271-250

Технічний паспорт на випрямні діоди штирьового типу (зразок):

При постачанні діодів, за необхідності, ми надаємо технічний паспорт та сертифікат відповідності.
