Діод силовий Д151-125, штирьовий, 125A (300В - 1600В)
Середній струм, IFAV | 125А |
Напруга, VRRM | 300-1600В |
Клас за напругою, VRRM / 100 | 3 - 16 |
Д151-125 | на замовлення |
Корпус Різьба |
SD5 M12x1.75 |
Вага | 165 г |
Даташит PDF |

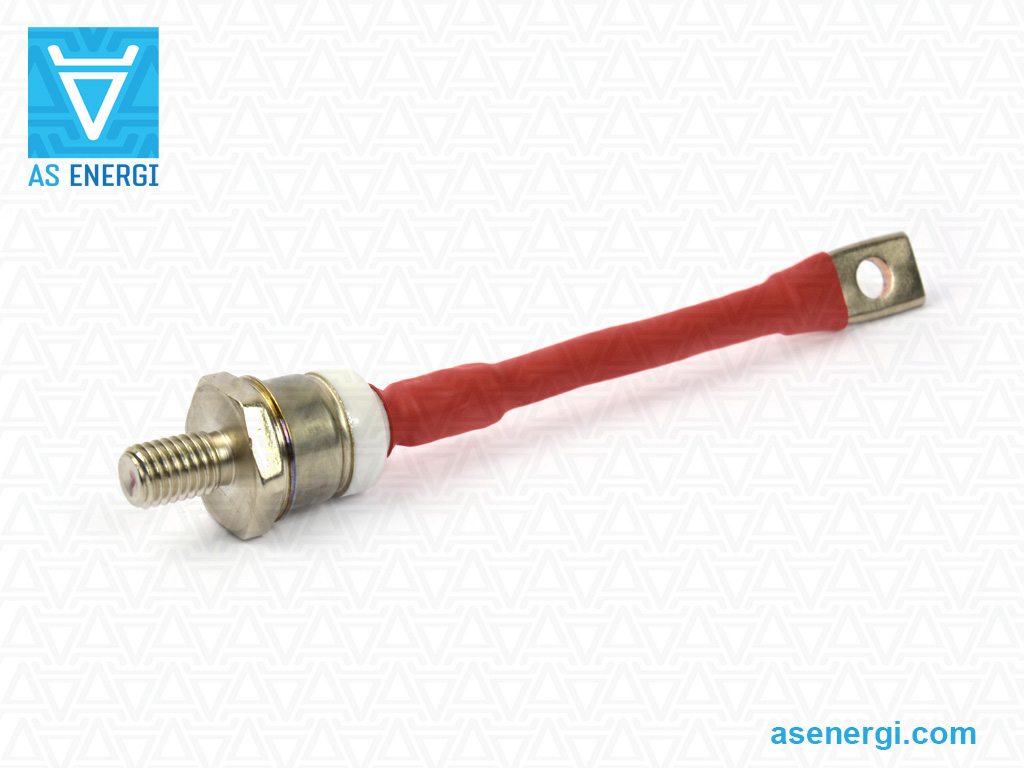

Силовий штирьовий діод Д151-125 AS ENERGITM є випрямним силовим діодом загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 125А з частотою до 500Гц в ланцюгах з напругою до 300В - 1600В (клас за напругою від 3 до 16). Корпус діода - SD5, кріпильна стандартна різьба – M12x1.75, (під замовлення різьба UNF 1/2"-20UNF-2A), вага - 165 г.
Діоди поставляються у штирьовому виконанні. Полярність діода позначена символом полярності на корпусі.
Діод прямої полярності – різьбова основа діода є анодом, гнучкий провід живлення катодом.
Діод зворотної полярності – різьбова основа діода є катодом, гнучкий провід живлення анодом.
Пряма полярність не вказується в нумерації деталей; зворотна полярність позначається знаком "X" в розшифровці маркування.
Цей силовий діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 90A, 100A, 125mp у таблетковому корпусі.
Для охолодження діодів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла діода під час монтажу використовується теплопровідна паста.
Діоди мають герметичний керамічний корпус, що ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища. Діод з гвинтовим кріпленням і гнучким кабелем живлення. Штирьові діоди відрізняються можливістю використання на рухомих частинах.
Технічні характеристики та параметри діода Д151-125 (300В - 1600В) AS ENERGITM, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д151-125-3 (125А 300В), Д151-125-4 (125А 400В), Д151-125-5 (125А 500В), Д151-125-6 (125А 600В), Д151-125-7 (125А 700В), Д151-125-8 (125А 800В), Д151-125-9 (125А 900В), Д151-125-10 (125А 1000В), Д151-125-12 (125А 1200В), Д151-125-14 (125А 1400В), Д151-125-16 (125А 1600В).
Остаточна ціна на таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики випрямних діодів Д151-125:
Технічні характеристики діодів | Д151-125 | |
Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 125 A (140°C) |
Повторювальна імпульсна зворотня напруга | VRRM | 300-1600 V |
Максимально допустимий діючий прямий струм | IFRMS | 196 A |
Ударний прямий струм у відкритому стані | IFSM | 3 kA |
Захисний показник | I2t | 45 kA2·s |
Імпульсна пряма напруга | VFM | 1.35 V |
Піковий струм | IFM | 392 A |
Порогова напруга діода | VF(TO) | 0.90 V |
Динамічний опір у відкритому стані | rT | 1.300 mΩ |
Повторювальний імпульсний зворотній струм | IRRM | 20 mA |
Температура переходу | Tvj max | 190 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.3 ºC/W |
Момент затягування | Md | 15±5 N·m |
Вага | W | 165 g |
Тип корпусу, Різьба | Охолоджувачі | SD5 M12x1.75 mm |
Рекомендовані охолоджувачі | Heatsinks | O151 |
Даташит (інформаційний лист) |
Розшифровка маркування випрямного штирьового діода Д151-125:
Д | 151 | – | 125 | – | 16 | – |
Д | – | Двод, AS ENERGITM |
151 | – | Тип діода (штирьовий). |
125 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
– | Немає = діод прямої полярності: різьбова основа – анод, гнучкий провід живлення – катод; X = діод зворотної полярності: різьбова основа – катод, гнучкий провід живлення – анод. |
|
16 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1600 В). |
U | – | Немає = основа шпильки - метрична різьба ISO (стандарт); U = штирьова різьба UNF (за запитом). |
Всі артикули Д151-125:
Серія | IFAV, А | VRRM, В |
Д151-125-3 | 125А | 300В |
Д151-125-4 | 125А | 400В |
Д151-125-5 | 125А | 500В |
Д151-125-6 | 125А | 600В |
Д151-125-7 | 125А | 700В |
Д151-125-8 | 125А | 800В |
Д151-125-9 | 125А | 900В |
Д151-125-10 | 125А | 1000В |
Д151-125-12 | 125А | 1200В |
Д151-125-14 | 125А | 1400В |
Д151-125-16 | 125А | 1600В |
