Тиристор швидкодіючий ТБ233-400, 400А (400 – 1400В)
Середній струм, ITAV | 400А |
Напруга, VDRM/VRRM | 400–1400В |
Клас за напругою, VRRM / 100 | 4 – 14 |
ТБ233-400 | на замовлення |
Корпус Розміри ØD×Ød×H |
PT32 54x32x20 мм |
Вага | 180 г |
Даташит PDF |
Швидкодіючий тиристор ТБ233-400 AS ENERGITM у таблетковому виконанні - це швидкодіючий напівпровідниковий прилад притискного типу. Цей швидкодіючий силовий тиристор призначений для перетворення і керування постійним і змінним струмами до 400А частотою до 10кГц в колах з напругою до 400В – 1400В (клас за напругою від 4 до 14). Розміри тиристора ØDxØdxH - 54x32x20 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 180 г.
Швидкодіючі тиристори це пристрої зі зменшеними значеннями tq, trr, Qrr і з більшим значенням (diT/dt)cr (до 2500 А/мкс) призначені для роботи на більш високих частотах (до 10 кГц). Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.
Анод і катод тиристора (полярність) визначаються символом на корпусі. Швидкодіючі тиристори знаходяться у таблетковому корпусі (капсули). Даний швидкодіючий тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидкодіючих тиристорів 350А, 370А, 390А, 400.
Для охолодження під час роботи силових тиристорів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm, специфічне для кожного типу корпусу тиристора (вказано в таблиці параметрів).
Технічні характеристики та параметри тиристора ТБ133-250 AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали швидкодіючих тиристорів:ТБ233-400-4 (400А 400В), ТБ233-400-5 (400А 500В), ТБ233-400-6 (400А 600В), ТБ233-400-7 (400А 700В), ТБ233-400-8 (400А 800В), ТБ233-400-9 (400А 900В), ТБ233-400-10 (400А 1000В), ТБ233-400-12 (400А 1200В), ТБ233-400-14 (400А 1400В).
Остаточна ціна на тиристори швидкодіючі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики швидкодіючих тиристорів ТБ233-400:
Технічні характеристики швидкодіючих тиристорів | ТБ233-400 | |
Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 400 А (85°C) |
Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 400-1400 V |
Максимально допустимий середній струм у відкритому стані | ITRMS | 628 A |
Ударний струм у відкритому стані | ITSM | 6.5 kA |
Захисний показник | I2t | 200 kA2·s |
Імпульсна напруга у відкритому стані | VTM | 2.55 V |
Імпульсний струм у відкритому стані | ITM | 1256 A |
Порогова напруга тиристора у відкритому стані | VT(TO) | 1.20 V |
Динамічне опір | rT | 0.90 mΩ |
Час відключення | tq | 20-50 µs |
Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 50 mA |
Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 200-1000 V/µs |
Відпираюча постійна напруга управління | VGT | 3.5 V |
Відпираючий постійний струм управління | IGT | 300 mA |
Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 800 A/µs |
Температура переходу | Tvj max | 125 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.040 ºC/W |
Сила затиску | Fm ±10% | 10 kN |
Вага | W | 180 g |
Тип корпусу, Розміри | ØDxØdxH | PT32 54x32x20 mm |
Рекомендовані охолоджувачі | Охолоджувачі | О143, О243, О343, ОМ103, ОМ104 |
Даташит (інформаційний лист) |
Розшифровка маркування швидкодіючого тиристора ТБ233-400:
ТБ | 233 | – | 400 | – | 14 | – | 8 | 7 | 4 |
ТБ | – | Щвидкодіючий тиристор, AS ENERGITM | ||||||||||||||||||||||||||||||||||||||||||
233 | – | Тип тиристора (таблетковий). | ||||||||||||||||||||||||||||||||||||||||||
400 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||||||||
14 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1400 В). | ||||||||||||||||||||||||||||||||||||||||||
8 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
7 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||||||||
4 | – | Час включення tgt:
|
Напівпровідники високої потужності AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Охолоджувачі для таблеткових швидкодвючих силових тиристорів:
Охолоджувачі (радіатори) використовуються для одно- і двостороннього охолодження силових напівпровідникових приладів у таблетковому виконанні.
Тепловідводи охолоджувачів виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.
Дізнайтеся більше про охолоджувачі: "Охолоджувачі повітрянні серії O для таблеткових пристроїв", "Охолоджувачі повітрянні серії SF", "Охолоджувачі водяні серії SS".

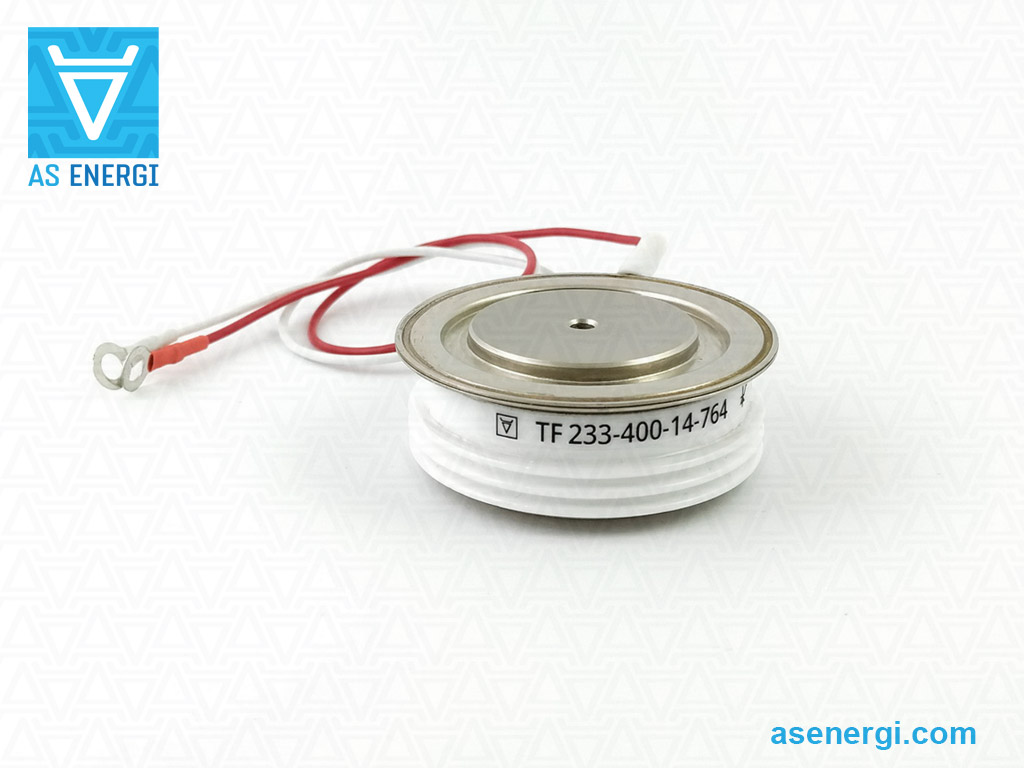

Фото швидкодіючого тиристора:
