Тиристор швидкодіючий ТБ133-320, 320А (1600 – 2400В)

Середній струм, I_TAV	320А
Напруга, V_DRM/V_RRM	1600–2400В
Клас за напругою, V_RRM / 100	16 – 24
ТБ133-320	на замовлення + –
Корпус Розміри ØD×Ød×H	PT31-1 48x27x15 мм
Вага	110 г
Даташит PDF

Швидкодіючий тиристор ТБ133-320 AS ENERGI^TM у таблетковому виконанні - це швидкодіючий напівпровідниковий прилад притискного типу. Цей швидкодіючий силовий тиристор призначений для перетворення і керування постійним і змінним струмами до 320А частотою до 10кГц в колах з напругою до 1600В – 2400В (клас за напругою від 16 до 24). Розміри тиристора ØDxØdxH - 48x27x15 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 110 г.

Швидкодіючі тиристори це пристрої зі зменшеними значеннями t_q, t_rr, Q_rr і з більшим значенням (di_T/dt)_cr (до 2500 А/мкс) призначені для роботи на більш високих частотах (до 10 кГц). Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.

Анод і катод тиристора (полярність) визначаються символом на корпусі. Швидкодіючі тиристори знаходяться у таблетковому корпусі (капсули). Даний швидкодіючий тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидкодіючих тиристорів 280А, 290А, 300А, 310А, 320.

Для охолодження під час роботи силових тиристорів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове.

Під час монтажу необхідно забезпечити необхідне зусилля притискання F_m, специфічне для кожного типу корпусу тиристора (вказано в таблиці параметрів).

Технічні характеристики та параметри тиристора ТБ133-250 AS ENERGI^TM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.

Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.

Номінали швидкодіючих тиристорів:ТБ133-320-16 (320А 1600В), ТБ133-320-18 (320А 1800В), ТБ133-320-20 (320А 2000В), ТБ133-320-22 (320А 2200В), ТБ133-320-24 (320А 2400В).

Остаточна ціна на тиристори швидкодіючі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.

Загальні характеристики швидкодіючих тиристорів ТБ133-320:

Технічні характеристики швидкодіючих тиристорів		ТБ133-320
Максимально допустимий середній прямий струм (температура корпусу)	I_T(AV) (T_case)	320 А (85°C) 459 А (55°C)
Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга	V_DRM/V_RRM	1600-2400 V
Максимально допустимий середній струм у відкритому стані	I_TRMS	502 A
Ударний струм у відкритому стані	I_TSM	6.0 kA
Захисний показник	I²t	320 kA²·s
Імпульсна напруга у відкритому стані	V_TM	2.50 V
Імпульсний струм у відкритому стані	I_TM	1005 A
Порогова напруга тиристора у відкритому стані	V_T(TO)	1.50 V
Динамічне опір	r_T	2.050 mΩ
Час відключення	t_q	25-50 µs
Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм	I_DRM/I_RRM	50 mA
Критична швидкість зростання напруги у закритому стані	(dV_D/dt)_cr	200-1000 V/µs
Відпираюча постійна напруга управління	V_GT	2.5 V
Відпираючий постійний струм управління	I_GT	300 mA
Критична швидкість зростання струму у відкритому стані	(di_T/dt)_cr	1600 A/µs
Температура переходу	T_{vj max}	125 ºC
Тепловий опір перехід-корпус	R_th(j-c)	0.040 ºC/W
Сила затиску	F_m ±10%	10 kN
Вага	W	110 g
Тип корпусу, Розміри	ØDxØdxH	PT31-1 (T.B2) 48x27x15 mm
Рекомендовані охолоджувачі	Охолоджувачі	О143, О243, О343, ОМ103, ОМ104
Даташит (інформаційний лист)	PDF

Розшифровка маркування швидкодіючого тиристора ТБ133-320:

ТБ

133

–

320

–

ТБ

–

Щвидкодіючий тиристор,

AS ENERGI^TM

133

–

Тип тиристора (таблетковий).

320

–

Середній струм у відкритому стані I_T(AV), ампер.

–

Клас за напругою V_RRM / 100 (Номінальна напруга - 2400 В).

–

Критична швидкість зростання напруги у закритому стані (dV_D/dt)_cr:

Алфавітно-цифрове кодування	0	P3	E3	A3	P2	K2	Е2	A2	T1	P1	M1
Цифрове кодування	0	1	2	3	4	5	6	7	8	–	9
Значення, V/µs	не стандартизовано	20	50	100	200	320	500	1000	1600	2000	2500

–

Час відключення t_q:

Алфавітно-цифрове кодування	0	C3	E3	H3	K3	M3	P3	T3	X3	A4	B4	C4	E4
Цифрове кодування	0	1	2	3	4	5	6	7	8	–	9	–	–
Значення, µs	не стандартизовано	63	50	40	32	25	20	16	12.5	10	8	6.3	5

–

Час включення t_gt:

Алфавітно-цифрове кодування	0	T3	A4	B4	C4	H4	K4	M4	P4	T4	X4	A5	C5
Цифрове кодування	0	–	–	–	–	1	2	3	4	5	6	7	8
Значення, µs	не стандартизовано	16	10	8	6.3	4	3.2	2.5	2.0	1.6	1.25	1.0	0.63

Примітка: Ідентифікація груп динамічних параметрів для швидкодіючих тиристорів (ТБ)

Полярність (анод, катод, керуючий електрод) і розміри таблеткового швидкодіючого тиристора ТБ133-320:

Швидкодіючий тиристор ТБ133-320 даташит PDF:

Завантажити pdf специфікацію для тиристорів ТБ133-320

Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):

При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.

Напівпровідники високої потужності AS ENERGI^TM

Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.

З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Фотогалерея

У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGI^TM, приклади звітів про випробування.

Дивіться більше фотографій

Охолоджувачі для таблеткових швидкодвючих силових тиристорів:

Охолоджувачі (радіатори) використовуються для одно- і двостороннього охолодження силових напівпровідникових приладів у таблетковому виконанні.

Тепловідводи охолоджувачів виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.

Дізнайтеся більше про охолоджувачі: "Охолоджувачі повітрянні серії O для таблеткових пристроїв", "Охолоджувачі повітрянні серії SF", "Охолоджувачі водяні серії SS".

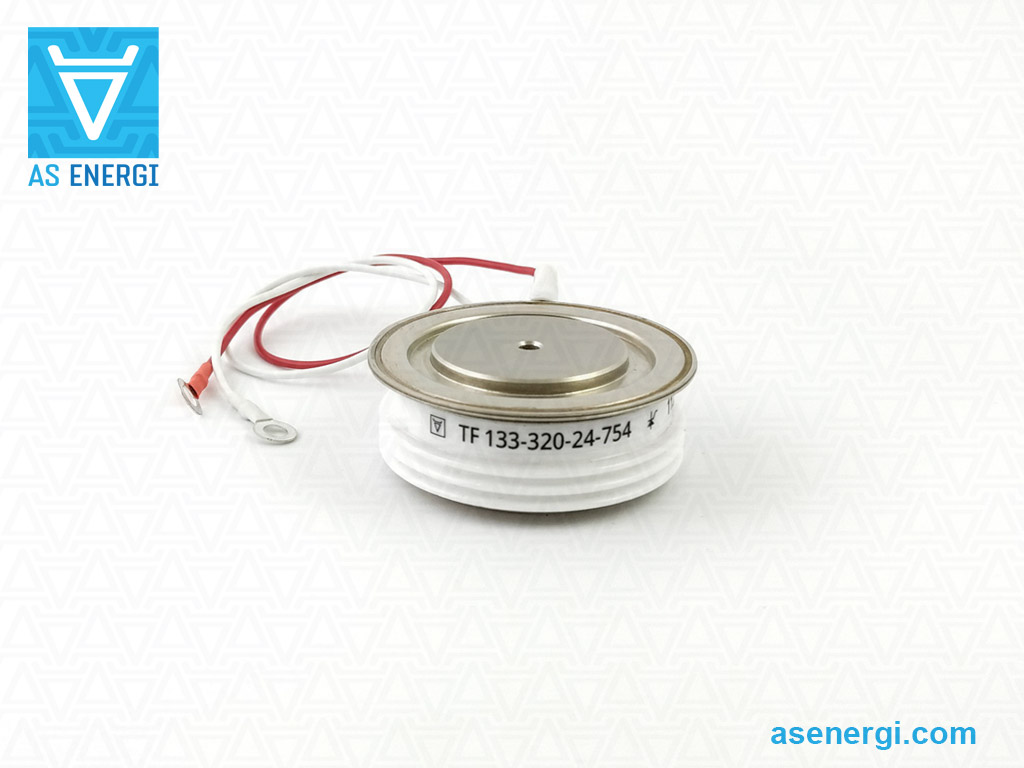

Фото швидкодіючого тиристора:
