Тиристорний модуль Semikron SKKT 323/16E аналог
Номер артикулу Semikron | SKKT 323/16E |
Середній струм, ITAV/IFAV (Tcase) | 320A (85ºC) |
Напруга, VRRM/VDRM | 1600В |
Схема | |
Корпус, Розміри L×B×H | SEMIPACK 3 115x50x52 |
Даташит PDF | |
Аналог AS ENERGITM | AMKT 323-16E |
Додати в кошик | на замовлення |
Модуль Semikron SKKT 323/16E - це двопозиційний тиристорний модуль у стандартному корпусі SEMIPACK 3.
Тиристорний модуль AMKT 323-16E AS ENERGITM є заміною, аналогом, альтернативою та еквівалентом напівпровідникового модуля SKKT 323/16E Semikron.
Тиристорні модулі характеризуються високою електричною і тепловою циклічністю, що означає високу надійність і тривалий термін служби в інтенсивних режимах експлуатації. Тиристорні модулі розміщені в стандартному корпусі, що дозволяє легко інтегрувати пристрій в існуюче обладнання.
Основні (силові) клеми знаходяться у верхній частині корпусу і позначені як 1, 2, 3 (загальний анод-катод, катод, анод). Клеми керування позначені як K1, G1, K2, G2.
Двопозиційні тиристорні модулі використовуються в різному силовому обладнанні - силові та керуючі блоки, регулятори потужності, регулятори змінного струму, керування двигунами постійного струму, пристрої плавного пуску двигунів змінного струму, перетворювачі, контролери доменних печей або хімічних процесів, зварювальне обладнання, а також в якості випрямлячів для перетворювачів змінного струму.

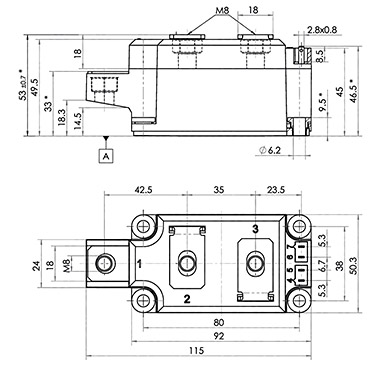

Технічні характеристики та параметри тиристорного модуля SKKT 323/16E Semikron та заміни, аналога AMKT 323-16E, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наші модулі пропонуються в декількох топологіях з двома та одним пристроєм для майже всіх застосувань фазового регулювання або випрямлячів.
Наша компанія надає гарантію роботи на тиристорні / діодні модулі 2 роки з моменту придбання. При постачанні тиристорних / діодних модулів, при необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на тиристорні / діодні модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики тиристорного модуля SKKT 323/16E та аналога AMKT 323-16E:
Технічні характеристики тиристорного модуля | SKKT 323/16E | |
Максимально допустимий середній прямий струм (температура корпусу) | ITAV/IFAV (Tcase) | 320 A (85ºC) |
Повторювана імпульсна зворотна напруга; повторювана імпульсна напруга у закритому стані | VRRM/VDRM | 1600 V |
Ударний струм у відкритому стані | ITSM/IFSM | 8200 A |
Захисний показник | I2t | 336 kA2·s |
Порогова напруга у відкритому стані | VT(TO) | 0.81 V |
Динамічний опір | rT | 0.85 mΩ |
Час відключення | tq | 150 µs |
Температура переходу | Tvj max | 130 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.095 ºC/W |
Конструкція (виконання) | - | двопозиційний |
Тип (електрична схема) | - | тиристор-тиристор |
Вага | W | 410 g |
Корпус, Розміри, мм | L×B×H | SEMIPACK 3 115x50x52 |
Аналог AS ENERGITM | тип | AMKT 323-16E |
Даташит (інформаційний лист) |
Розшифровка маркування тиристорного модуля AMKT 323-16E:
A | M | KT | 323 | – | 16 | E |
A | – | AS ENERGITM |
M | – | Напівпровідниковий тип: Модуль. |
KT | – | Топологія внутрішнього з'єднання: Тиристор-Тиристор. |
323 | – | Номінальний струм (ITAV), A. |
16 | – | Клас за напругою (VRRM/100). |
E | – | dv/dt клас: D: 500 V/µs E: 1000 V/µs G: 2000 V/µs |
Можливі альтернативи, заміни, аналоги, еквівалентні товари:
Перелік серій силових тиристорних модулів зі схожими параметрами і типорозмірами корпусів.
Серія | ITAV/IFAV (Tcase) | VRRM/VDRM | Топологія | Розміри, мм | Корпус | Даташити (технічні специф.) |
AMKT 323-16E | 320 A (85ºC) | 1600 В | тиристор-тиристор | 115x50x52 | 3 | |
SKKT 323/16E | 320 A (85ºC) | 1600 В | тиристор-тиристор | 115x50x52 | 3 | |
MTT-300 | 300 A (83ºC) | 400-1200 В | тиристор-тиристор | 115x53x51 | 3 | |
MTT-350 | 350 A (83ºC) | 600-1200 В | тиристор-тиристор | 115x53x51 | 3 | |
MT3-320-16-C1 | 320 A (90ºC) | 1600 В | тиристор-тиристор | 115x50x52 | 3 | |
MT3-320-A2 | 320 A (85ºC) | 3000-3600 В | тиристор-тиристор | 150x60x52 | 5 |
Напівпровідники високої потужності AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Чому варто обрати AS ENERGITM
- Власні виробничі потужності, включаючи виробництво напівпровідникових кремнієвих чіпів
- Європейський бренд – 100% якість, вигідна ціна, короткі терміни виробництва
- Понад 20 років досвіду в напівпровідниковій промисловості
- Нам довіряють клієнти з понад 50 країн світу
- 20000 позицій в асортименті на струми від 10А до 15000А, напругу від 100В до 9000В
- Виготовляємо аналоги продукції інших виробників
- Гарантована сертифікована якість, гарантійний термін експлуатації – 2 роки
Гарантія якості
Наша продукція сертифікована і відповідає міжнародним стандартам.
Наша компанія надає гарантію якості на продукцію 2 роки.
Надаємо сертифікати відповідності, протоколи випробувань, даташити (технічні специфікації) та паспорти якості на вимогу замовника.
Кожен продукт тестується за основними параметрами, а також надаються протоколи випробувань (звіти про тестування) параметрів для кожного продукту.
Географія партнерства
AS ENERGITM компанія виробляє і постачає силові напівпровідники в більш ніж 50 країн світу.
Логістика та доставка
Ми доставляємо нашу продукцію по всьому світу за допомогою логістичних компаній: DHL, TNT, UPS, EMS, Fedex, Aramex.
Продукція може бути доставлена будь-яким видом транспорту: повітряним, морським, залізничним та автомобільним.
Доставка по Україні здійснюється на будь-яке відділення "Нової Пошти" або кур'єром сервісу "Нова Пошта".
AS ENERGITM Виробництво напівпровідників
Асортимент нашої продукції включає випрямляючі діоди, тиристори фазового регулювання в таблетковому і штирьовому виконанні, лавинні діоди і тиристори, швидкодіючі, високочастотні тиристори, швидко відновлювані, зварювальні і роторні діоди, симістори, мостові випрямлячі, силові модулі (тиристорні, діодні, тиристорно-діодні, IGBT), а також повітряні і водяні охолоджувачі до них.
Силові діоди і тиристори виробляються на струми від 10А до 15000А, діапазон напруг від 100В до 9000В.
Силові діодні та тиристорні модулі виробляються від 25А і до 1250А, діапазон напруг 400В – 4400В.
Асортимент силових напівпровідників також включає еквівалентні та альтернативні напівпровідникові прилади світових виробників.
