Повітряний охолоджувач О241 для штирьового тиристора та діода

Штирьова різьба	M10
Застосовується до пристроїв для струму	60А - 100А
Розсіювання потужності	30 Вт
Момент затягування Md, ±10%	10 Н·м
Охолоджувач О241	на замовлення + –
Розміри B×L×H	45×80×80 мм
Вага	0.375 кг

Повітряні охолоджувачі О241-80 AS ENERGI^TM призначені для одностороннього охолодження силових напівпровідникових приладів у штирьовому виконанні з метричною ISO різьбою M10. Застосовуваний тип корпусу приладу: SD4, ST4, ST4-1.

Охолоджувач використовується для охолодження силових тиристорів і випрямних діодів на струми 60А - 100А. Потужність, що розсіюється охолоджувачем при природному охолодженні, становить 30 Вт.

Охолодження повітряним потоком може бути природним або примусовим, залежно від кількості тепла, що виділяється, і умов експлуатації напівпровідників.

Особливості: корозійностійкий алюмінієвий сплав; низький термічний опір; простий монтаж за допомогою монтажного гнізда; можуть бути як стандартні моделі, так і на замовлення.

Охолоджувачі виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.

Для забезпечення мінімальних електричних втрат і максимального тепловідведення пристроїв необхідно дотримуватися відповідного крутного моменту Md, зазначеного в технічних характеристиках силового пристрою.

Перед монтажем контактні поверхні охолоджувача, струмоприймача і напівпровідникового приладу необхідно протерти ганчіркою, змоченою спиртом (толуолом, бензолом, ацетоном) і рекомендується змастити тонким шаром кремній-органічної теплопровідної пасти (це рекомендація і не є обов'язковою умовою для монтажу).

Актуальний асортимент тиристорів і випрямних діодів, для яких використовуються повітряні охолоджувачі (кулери, радіатори): 60А, 63А, 65А, 70, 80А, 90А, 100А.

Технічні характеристики та параметри повітряного охолоджувача О241 AS ENERGI^TM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.

Наша компанія надає гарантію роботи на повітряні охолоджувачі 2 роки з моменту придбання. При постачанні охолоджувачів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.

Остаточна ціна на охолоджувачі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.

Технічні характеристики повітряного штирьового охолоджувача О241:

Технічні характеристики охолоджувача	О241 (О241-80)
Різьба	M10
Розсіювання потужності з природним охолодженням (P_F)	30 W
Тепловий опір R_th(h-a) (природне охолодження)	2.12 °C/W
Тепловий опір R_th(h-a) (примусове охолодження, повітряний потік V_cfh=6 m/s)	0.67
Опір ΔPh	15
Момент затягування Md, ±10%	10 N·m
Площа поверхні охолодження	635.406
Вага (без силового контакту)	0.375 kg
Креслення, розміри B×L×H	45×80×80 mm
Застосовується до пристроїв для струму	60А - 100А
Тип корпусу	SD4, ST4, ST4-1
Застосовуваний діод, тип тиристора	Д141, Т142, ТС142

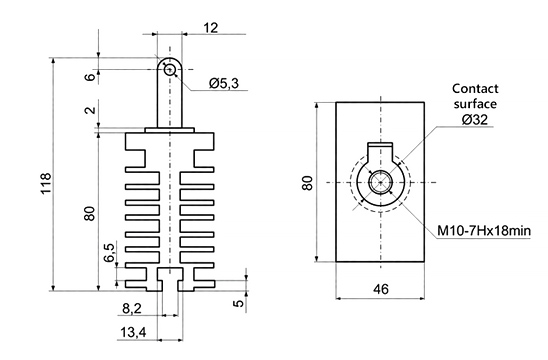

Габаритні та монтажні розміри охолоджувача О241:

Розшифровка маркування повітряного охолоджувача О241:

–

O	–	Вид приладу: Охолоджувач для напівпровідників.
2	–	Серійний номер модифікації конструкції охолоджувача.
4	–	Позначення модифікації для охолоджувачів штирьових по діаметру контактної поверхні.
1	–	Серійний номер модифікації конструкції охолоджувача для пристроїв: 1 - версія зі штирьовим кріпленням.
80	–	Довжина охолоджувача, мм.

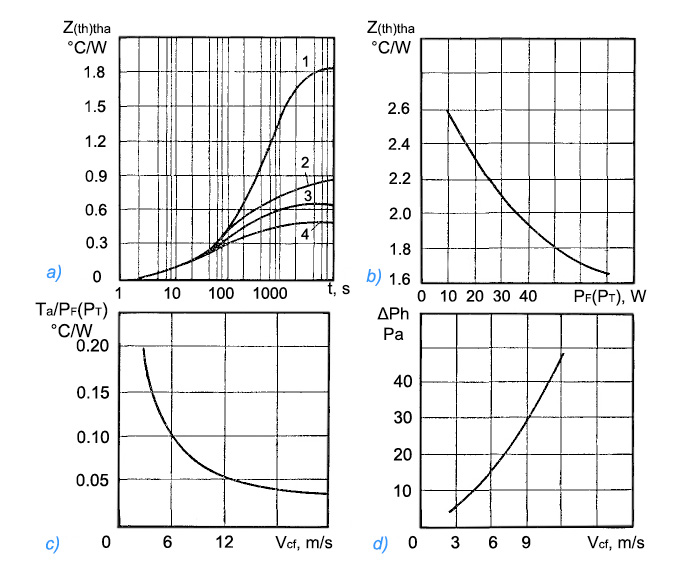

Графіки теплових параметрів охолоджувача О241:

a) — термічний опір контактної поверхні охолоджувача - середовище охолодження (1-0 м/с (50Вт); 2-3 м/с; 3-6 м/с; 4-12 м/с)
b) — теплові опори поверхні контакту охолоджувача з охолоджувальним середовищем,
залежно від розсіюваної потужності при природному охолодженні
c) — різниця температур охолоджуючого повітря, пов'язана з розсіюванням потужності, в залежності від швидкості охолоджуючого повітря
d) — перепад тиску потоку охолоджуючого середовища в залежності від швидкості охолоджуючого повітря

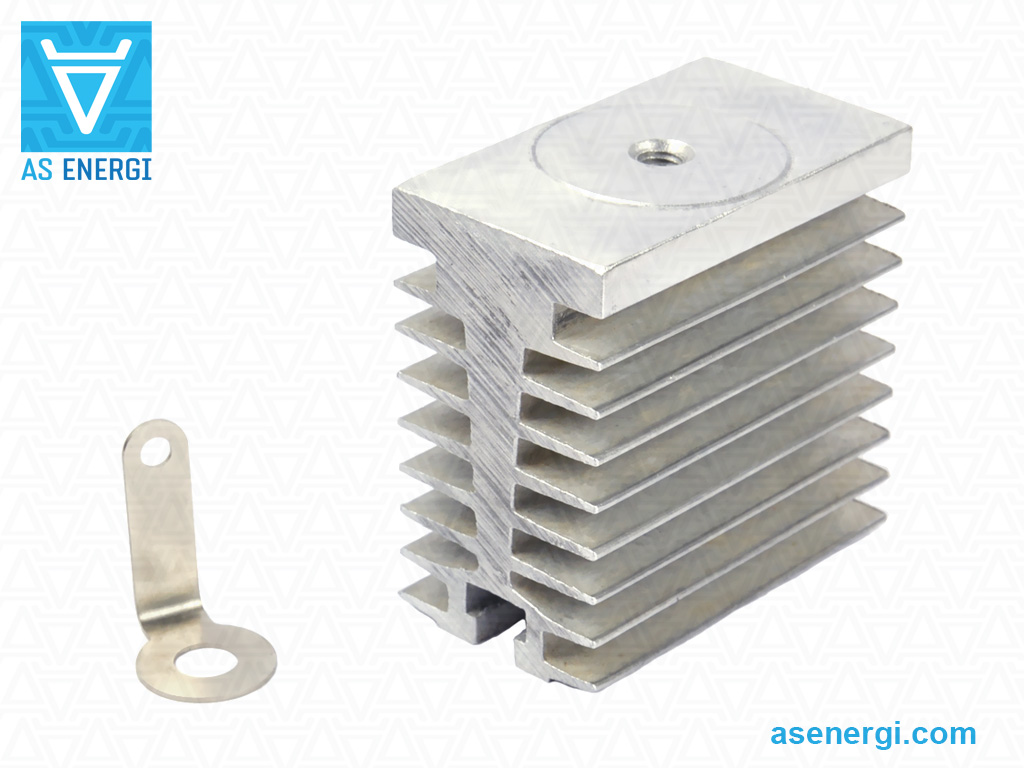

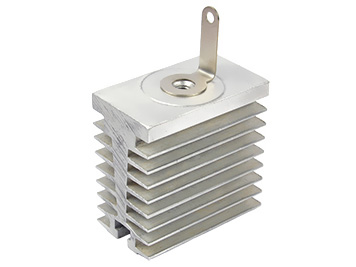

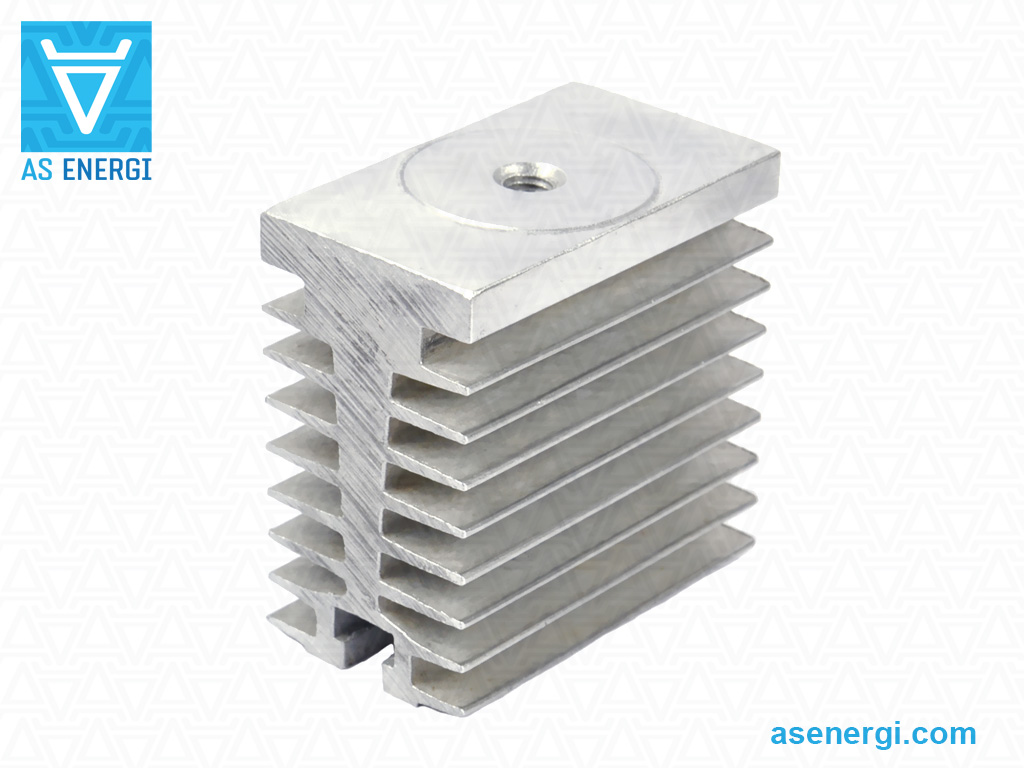

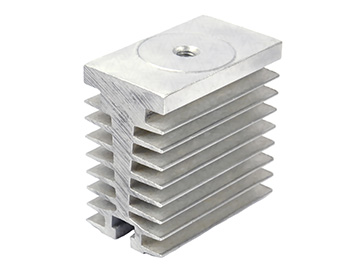

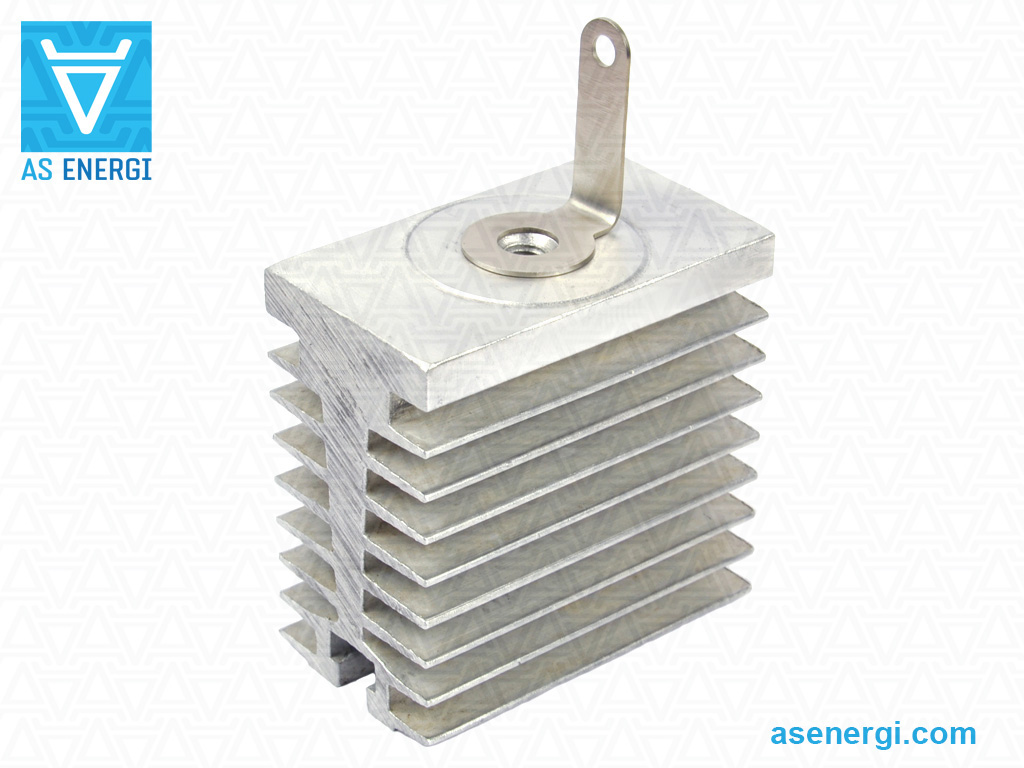

Фото повітряних охолоджувачів О241 для напівпровідників штирьового типу:

Напівпровідники високої потужності AS ENERGI^TM

Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.

З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Фотогалерея

У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGI^TM, приклади звітів про випробування.

Дивіться більше фотографій

Поради та рекомендації щодо силових тиристорів:

Силові тиристори не повинні експлуатуватися тривалий час при граничному навантаженні за всіма параметрами. У цьому випадку коефіцієнт запасу міцності визначається необхідним ступенем надійності пристрою.

Замініть несправний силовий тиристор на тиристор, який відповідає параметрам що замінюється.

У разі роботи в середовищі з підвищеною температурою навколишнього середовища необхідно передбачити додаткове охолодження.

Для забезпечення належного тепловідведення рекомендується періодичне очищення силових тиристорів і охолоджувачів від пилу та забруднень.

Для вирівнювання струмів між силовими тиристорами, підключеними паралельно, слід використовувати індуктивні дільники струму (найчастіше скручений тороїдальний дріт). Найпоширенішими способами з'єднання є замкнутий контур, контур із загальною котушкою або силовий тиристор. Ефективність дільників струму в цьому випадку визначається перетином магнітопроводу.

Запобігання несиметрії напруги при послідовному з'єднанні силових тиристорів досягається за рахунок використання шунтуючих резисторів, підключених паралельно кожному тиристору. Вирівнювання напруги в перехідних режимах забезпечується паралельним підключенням конденсаторів до кожного тиристора.

Категорично забороняється торкатися силових тиристорів під високою напругою під час роботи.
