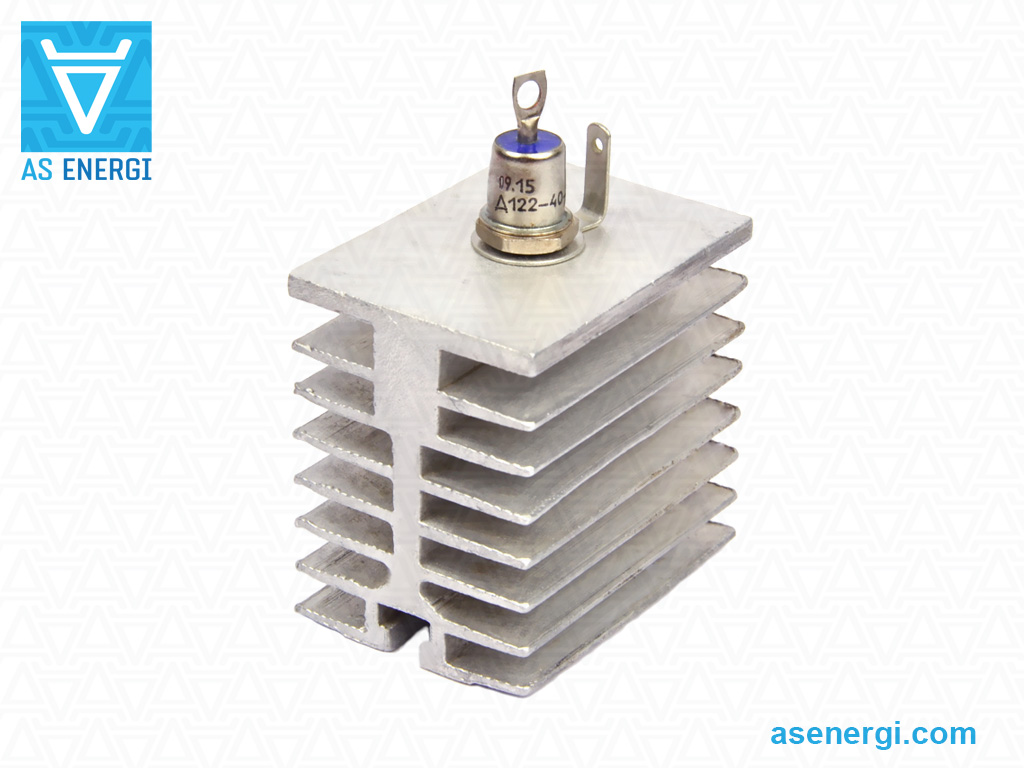

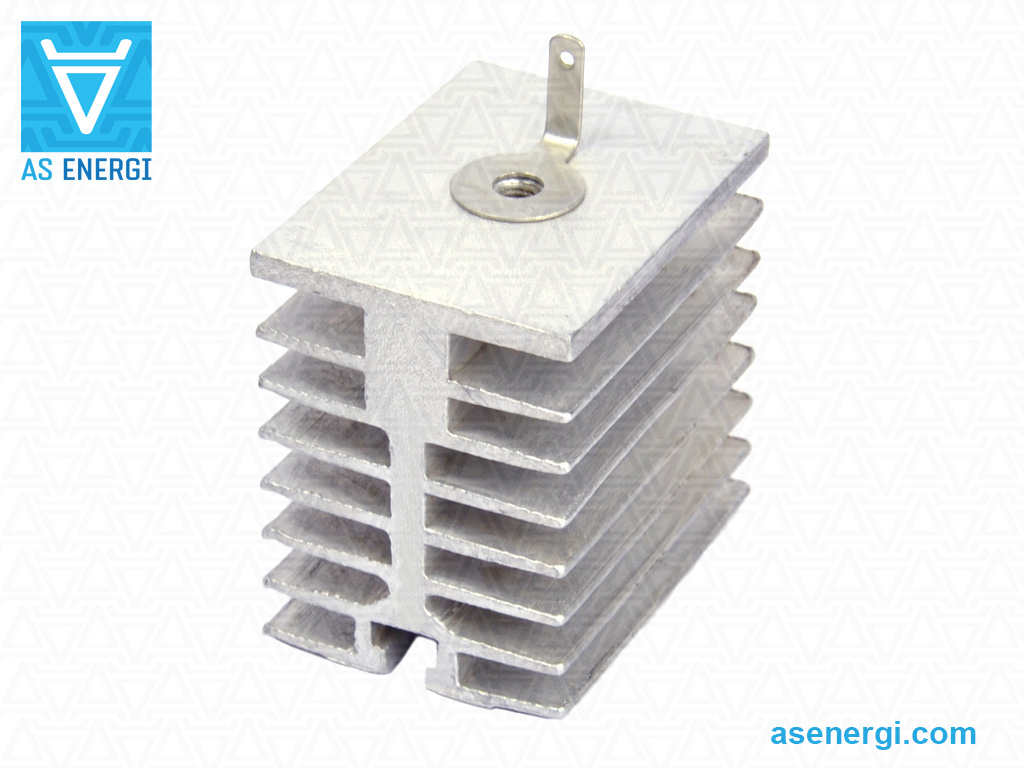

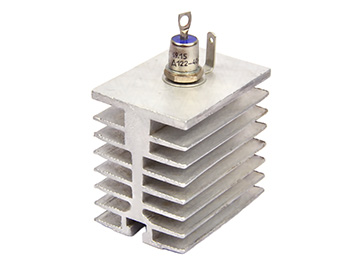

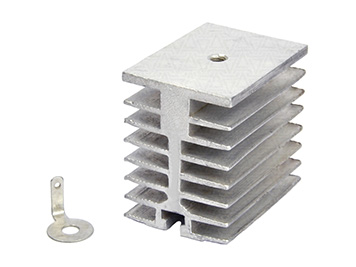

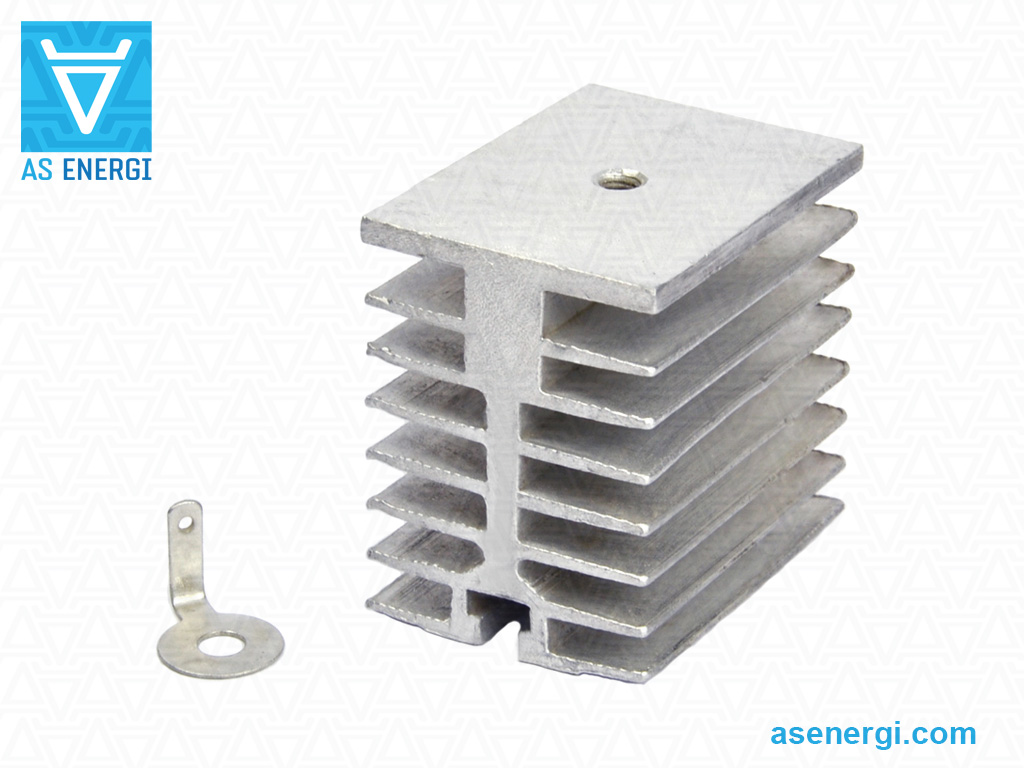

Повітряний охолоджувач О221 для штирьового тиристора та діода
Штирьова різьба | M6 |
Застосовується до пристроїв для струму | 20А - 40А |
Розсіювання потужності | 18 Вт |
Момент затягування Md, ±10% | 2.5 Н·м |
Охолоджувач О221 | на замовлення |
Розміри B×L×H | 45×60×60 мм |
Вага | 0.156 кг |
Повітряні охолоджувачі О221-60 AS ENERGITM призначені для одностороннього охолодження силових напівпровідникових приладів у штирьовому виконанні з метричною ISO різьбою M6. Застосовуваний тип корпусу приладу: SD2, ST2.
Охолоджувач використовується для охолодження силових тиристорів і випрямних діодів на струми 20А - 40А. Потужність, що розсіюється охолоджувачем при природному охолодженні, становить 18 Вт.
Охолодження повітряним потоком може бути природним або примусовим, залежно від кількості тепла, що виділяється, і умов експлуатації напівпровідників.
Особливості: корозійностійкий алюмінієвий сплав; низький термічний опір; простий монтаж за допомогою монтажного гнізда; можуть бути як стандартні моделі, так і на замовлення.
Охолоджувачі виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.
Для забезпечення мінімальних електричних втрат і максимального тепловідведення пристроїв необхідно дотримуватися відповідного крутного моменту Md, зазначеного в технічних характеристиках силового пристрою.
Перед монтажем контактні поверхні охолоджувача, струмоприймача і напівпровідникового приладу необхідно протерти ганчіркою, змоченою спиртом (толуолом, бензолом, ацетоном) і рекомендується змастити тонким шаром кремній-органічної теплопровідної пасти (це рекомендація і не є обов'язковою умовою для монтажу).
Актуальний асортимент тиристорів і випрямних діодів, для яких використовуються повітряні охолоджувачі (кулери, радіатори): 20А, 25А, 30А, 32А, 40А.
Технічні характеристики та параметри повітряного охолоджувача О221 AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на повітряні охолоджувачі 2 роки з моменту придбання. При постачанні охолоджувачів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на охолоджувачі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Технічні характеристики повітряного штирьового охолоджувача О221:
Технічні характеристики охолоджувача | О221 (О221-60) |
Різьба | M6 |
Розсіювання потужності з природним охолодженням (PF) | 18 W |
Тепловий опір Rth(h-a) (природне охолодження) | 2.8 °C/W |
Тепловий опір Rth(h-a) (примусове охолодження, повітряний потік Vcfh=6 m/s) | - |
Опір ΔPh | - |
Момент затягування Md, ±10% | 2.5 N·m |
Площа поверхні охолодження | 432.478 |
Вага (без силового контакту) | 0.156 kg |

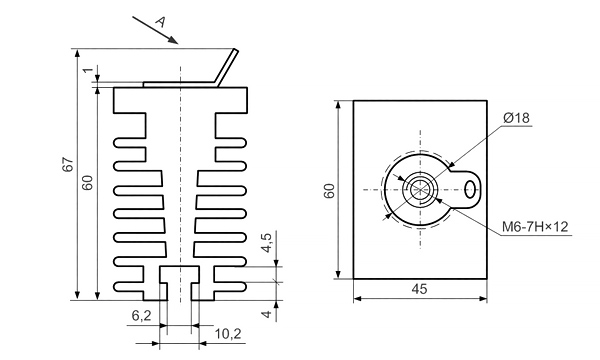

Креслення, розміри B×L×H | 45×60×60 mm |
Застосовується до пристроїв для струму | 20А - 40А |
Тип корпусу | SD2, ST2 |
Застосовуваний діод, тип тиристора | Д122, ДЛ122, Т122, ТС122 |
Розшифровка маркування повітряного охолоджувача О221:
O | 2 | 2 | 1 | – | 60 |
O | – | Вид приладу: Охолоджувач для напівпровідників. |
2 | – | Серійний номер модифікації конструкції охолоджувача. |
2 | – | Позначення модифікації для охолоджувачів штирьових по діаметру контактної поверхні. |
1 | – | Серійний номер модифікації конструкції охолоджувача для пристроїв: 1 - версія зі штирьовим кріпленням. |
60 | – | Довжина охолоджувача, мм. |

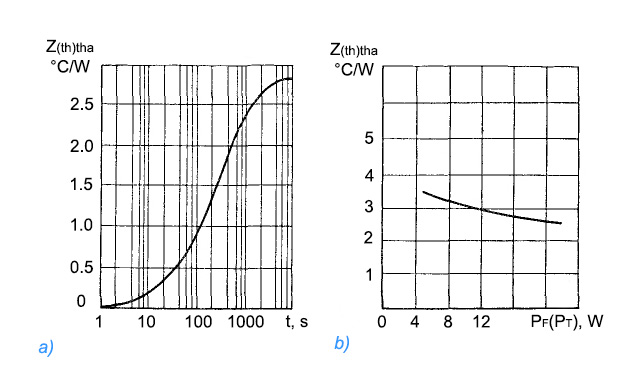

Графіки теплових параметрів охолоджувача О221:
a) — термічний опір поверхні контакту охолоджувача - охолоджувальне середовище з природним охолодженням і розсіюваною потужністю 16 Вт |
Напівпровідники високої потужності AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Рекомендації щодо встановлення штирьового тиристора з повітряним охолоджувачем:
Надійність теплопередачі та електричного контакту між поверхнями тиристора і охолоджувача у всьому діапазоні температур забезпечується за рахунок відповідного моменту затяжки.
Перед монтажем необхідно провести візуальний огляд (1) контактних поверхонь на наявність механічних пошкоджень і протерти (2) спиртом (толуолом, бензином, ацетоном).
Для поліпшення параметрів теплопередачі рекомендується перед складанням змастити (3) тонким шаром силіконової теплопровідної пасти, що не є обов'язковою умовою при монтажі.
Після монтажу кріплення (гайки та шайби) необхідно додатково захистити від корозії.
Поради та рекомендації щодо силових тиристорів:
Силові тиристори не повинні експлуатуватися тривалий час при граничному навантаженні за всіма параметрами. У цьому випадку коефіцієнт запасу міцності визначається необхідним ступенем надійності пристрою.
Замініть несправний силовий тиристор на тиристор, який відповідає параметрам що замінюється.
У разі роботи в середовищі з підвищеною температурою навколишнього середовища необхідно передбачити додаткове охолодження.
Для забезпечення належного тепловідведення рекомендується періодичне очищення силових тиристорів і охолоджувачів від пилу та забруднень.
Для вирівнювання струмів між силовими тиристорами, підключеними паралельно, слід використовувати індуктивні дільники струму (найчастіше скручений тороїдальний дріт). Найпоширенішими способами з'єднання є замкнутий контур, контур із загальною котушкою або силовий тиристор. Ефективність дільників струму в цьому випадку визначається перетином магнітопроводу.
Запобігання несиметрії напруги при послідовному з'єднанні силових тиристорів досягається за рахунок використання шунтуючих резисторів, підключених паралельно кожному тиристору. Вирівнювання напруги в перехідних режимах забезпечується паралельним підключенням конденсаторів до кожного тиристора.
Категорично забороняється торкатися силових тиристорів під високою напругою під час роботи.
