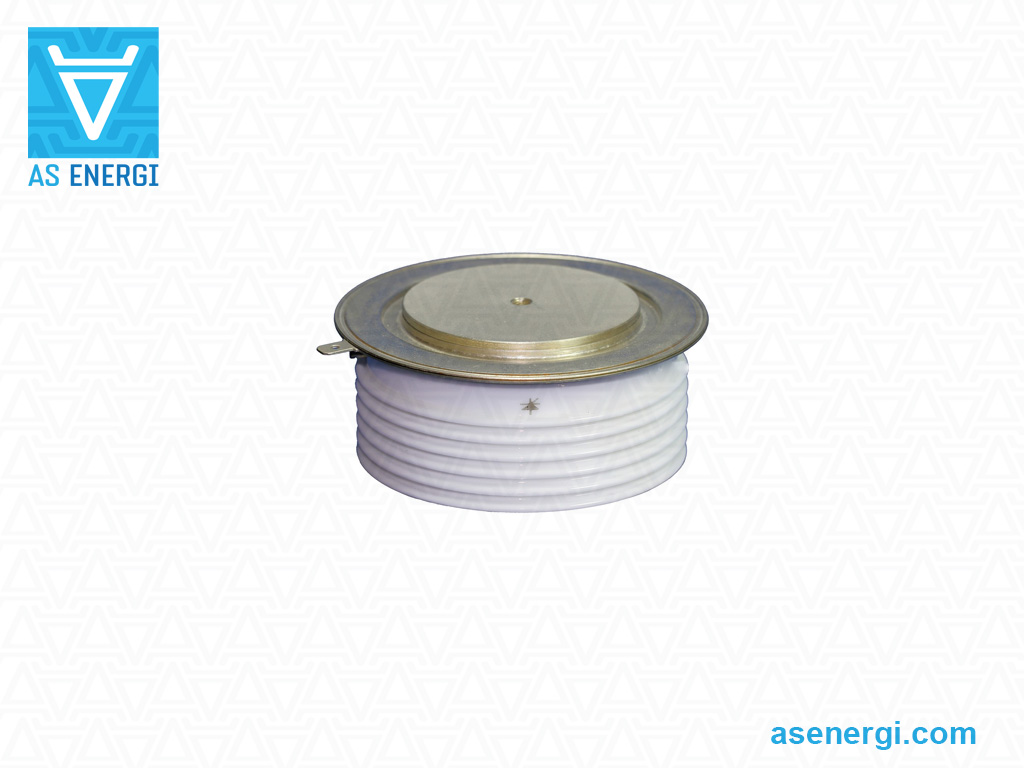

AS ENERGIТиристор силовий H50KPR 900А (5600В - 6500В) Techsem аналог
| Номер артикулу Techsem | H50KPR |
| Середній струм, IT(AV) (TC, ºC) | 830А (70ºC) |
| Напруга, VDRM/VRRM | 5600-6500 В |
| Розміри ØDxØdxH | 74x47x26 мм |
| Даташит PDF |  |
| Аналог AS ENERGITM | ATH50R-900-65 |
| Додати в кошик | на замовлення
+
–
|
Тиристор силовий ATH50R-900-65 AS ENERGITM є заміною, аналогом, альтернативою та еквівалентом напівпровідникового приладу для тиристора SCR H50KPR Techsem.
Середній прямий струм у відкритому стані ITAV – 900 ампер, повторювана пікова імпульсна і зворотна блокуюча напруга VDRM/VRRM – 5600-6500В. Тиристори фазового регулювання призначені для перетворення і керування постійним і змінним струмами.
"Охолоджувачі повітрянні серії O для таблеткових пристроїв", "Охолоджувачі повітрянні серії SF", "Охолоджувач водяний серії SS" для охолодження тиристорів також доступні для замовлення.
Особливості: керамічний корпус промислового стандарту; призначений для потужних промислових застосувань і систем передачі електроенергії; оптимізований для низького падіння напруги у відкритому стані; узгоджені значення Qrr і VT доступні для послідовного і / або паралельного з'єднання. Анод і катод тиристора (полярність) визначаються символом на корпусі.
Тиристори з фазовим керуванням (PCT) також називають кремнієвими керованими випрямлячами (SCR тиристори), тиристори капсульного типу, вони оптимізовані для забезпечення низьких втрат провідності і в першу чергу призначені для застосування в мережах з частотою до 500 Гц.
Тиристори AS ENERGITM мають такі особливості: низькі статичні та динамічні втрати, високі значення VDRM/VRRM, великий досвід використання пристроїв у різних галузях промисловості, діапазон напруг від 100В до 9000В і струмів від 100А до 15000А, висока стійкість до термічних і електричних циклів, природне або примусове повітряне охолодження.
Технічні характеристики та параметри тиристора H50KPR 830А Techsem та заміни, аналога ATH50R-900-65, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на тиристори силові таблеткові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики тиристора силового H50KPR та аналога ATH50R-900-65:
| Технічні характеристики тиристора | H50KPR | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV)M (TC) | 830 A (70ºC) 950 А (55ºC) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 5600-6500 V |
| Ударний струм у відкритому стані | ITSM | 11,8 kA |
| Захисний показник | I2t | 696 kA2·s |
| Порогова напруга тиристора у відкритому стані | VT0 | 1.25 V |
| Динамічний опір | rT | 1.03 mΩ |
| Максимально допустима температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.02 K/W |
| Сила затиску | Fm | 19-26 kN |
| Вага | W | 440 g |
| Розміри | ØDxØdxH | 74x47x26 mm |
| Аналог AS ENERGITM | тип | ATH50R-900-65 |
| Альтернативні серії | тип | Тиристори KP |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування силових тиристорів:
| A | TH | 50 | R | - | 900 | - | 65 |
| A | – |  AS ENERGITM |
| TH | – | Вид приладу: Тиристор силовий. |
| 50 | – | Серія тиристорів. |
| R | – | Діапазон класів: A: 200-600В C: 400-1000В E: 1100-1800В H: 1900-3000В J: 3100-4200В M: 4300-5200В N: 4500-5500В R: 5600-6500В S: 6600-7200В |
| 900 | – | Середній струм у відкритому стані IT(AV), ампер. |
| 65 | – | Клас за напругою VRRM / 100. |
Розміри силового тиристора H50KPR та його аналога ATH50R-900-65:
Розміри H50KPR
Полярність (анод, катод, керуючий електрод) силових таблеткових тиристорів:
|
|
