Павло ГоркунТиристор швидкодіючий імпульсний ТБИ271-200 (1000В-1400В) 200A, штирьовий
| Середній струм, ITAV | 200А |
| Напруга, VDRM/VRRM | 1000-1400В |
| Клас за напругою, VRRM / 100 | 10 - 14 |
| ТБИ271-200 | на замовлення
+
–
|
| Корпус Різьба |
ST7 M24x1.5 |
| Вага | 440 г |
| Даташит PDF |  |

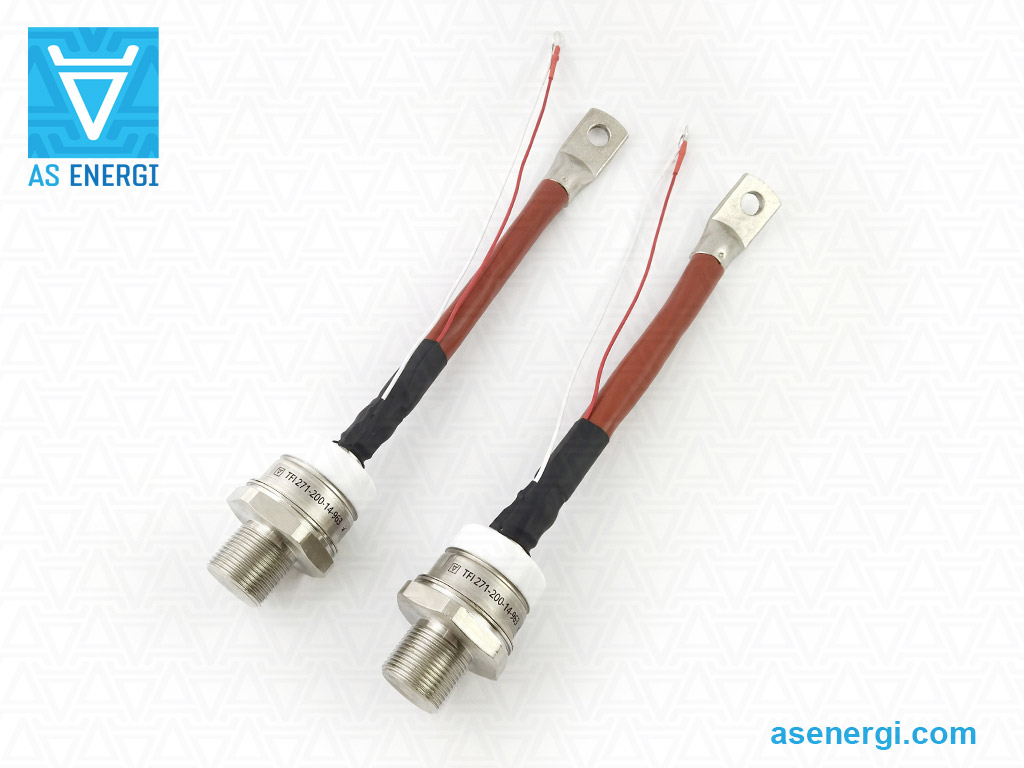

Швидкодіючий імпульсний тиристор ТБИ271-200 AS ENERGITM у штирьовому виконанні - швидкодіючий напівпровідниковий прилад, призначений для перетворення і керування постійним і змінним струмами до 200А частотою до 10кГц в ланцюгах з напругою до 1000В - 1400В (клас за напругою від 10 до 14). Тип корпусу тиристора - ST7, монтажне стандартне різьблення M24x1.5, (на замовлення різьблення UNF 3/4"-16UNF-2A), вага - 440 г.
Швидкодіючі (імпульсні) тиристори - це прилади зі зменшеними значеннями tq, trr, Qrr і з більшим значенням (diT/dt)cr (до 2500 А/мкс), призначені для роботи в більш високочастотних режимах (до 10 кГц). Параметри тиристора VTM, tq, Qrr взаємопов'язані, тому зменшення значень tq і Qrr призводить до збільшення VTM. Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що вигідно відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.
Швидкодіючі тиристори поставляються у штирьовому виконанні. Основа тиристора є анодом, гнучкий силовий провід - катодом, гнучкий провід, що виходить з основи силового проводу, є допоміжним катодом, гнучкий провід, що виходить з корпусу, є керуючим електродом (затвором). Цей тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидкодіючих тиристорів 170А, 180А, 190А, 200 ампер в штирьовому корпусі.
Для охолодження тиристорів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла тиристора під час складання використовується теплопровідна паста.
Технічні характеристики та параметри тиристора ТБИ271-200 AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали швидкодіючих імпульсних тиристорів: ТБИ271-200-10 (200А 1000В), ТБИ271-200-12 (200А 1200В), ТБИ271-200-14 (200А 1400В).
Остаточна ціна на тиристори швидкодіючі штирьові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики штирьових швидкодіючих тиристорів ТБИ271-200:
| Технічні характеристики швидкодіючих тиристорів | ТБИ271-200 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 200 A (95°C) 247 A (85°C) 365 A (55°C) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 1000-1400 V |
| Максимально допустимий середній струм у відкритому стані | ITRMS | 314 A |
| Ударний струм у відкритому стані | ITSM | 6.5 kA |
| Захисний показник | I2t | 210 kA2·s |
| Імпульсна напруга у відкритому стані | VTM | 1.96 V |
| Імпульсний струм у відкритому стані | ITM | 628 A |
| Порогова напруга тиристора у відкритому стані | VT(TO) | 1.158 V |
| Динамічний опір | rT | 1.227 mΩ |
| Час відключення | tq | 20-40 µs |
| Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 70 mA |
| Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 200-2500 V/µs |
| Відпираюча постійна напруга управління | VGT | 2.5 V |
| Відпираючий постійний струм управління | IGT | 250 mA |
| Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 1600 A/µs |
| Температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.085 ºC/W |
| Момент затягування | Md | 25-35 N·m |
| Вага | W | 440 g |
| Тип корпусу, Різьба | Креслення | ST7, M24x1.5 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O181,O281,OM105 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування швидкодіючого імпульсного тиристора ТБИ271-200:
| ТБИ | 271 | – | 200 | – | 14 | – | 9 | 7 | 3 |
| ТБИ | – | Швидкодіючий імпульсний тиристор,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 271 | – | Тип тиристора (штирьовий).. | ||||||||||||||||||||||||||||||||||||||||||
| 200 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||||||||
| 14 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1400 В). | ||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Час включення tgt:
|
Всі артикули ТБИ271-200:
| Серія | ITAV, А | VRRM, В |
| ТБИ271-200-10 | 200А | 1000В |
| ТБИ271-200-12 | 200А | 1200В |
| ТБИ271-200-14 | 200А | 1400В |
Полярність (анод, катод, керуючий електрод) і розміри штирьового швидкодіючого імпульсного тиристора ТБИ261-125:
|
|
Швидкодіючий тиристор ТБИ271-200 даташит PDF:
Завантажити pdf специфікацію для тиристорів ТБИ271-200
Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):
При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
