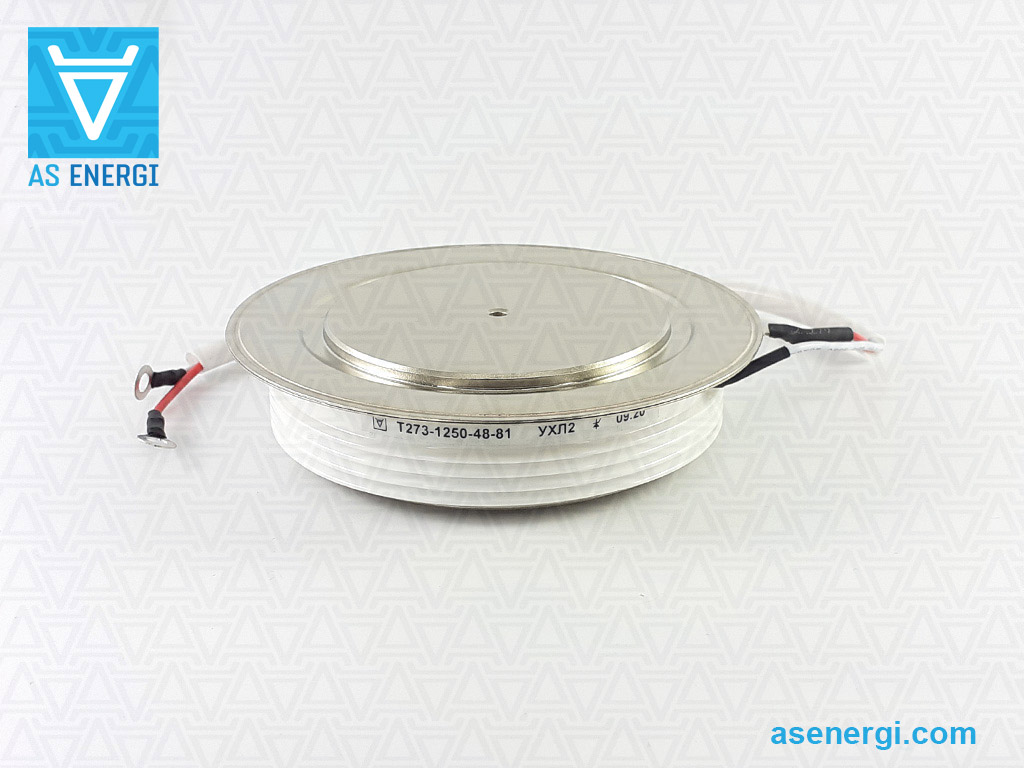

AS ENERGIСиловий тиристор 1200А, 1250А, тип Т273-1250 (3600В - 4800В)
| Середній струм, ITAV | 1250А |
| Напруга, VDRM/VRRM | 3600-4800В |
| Клас за напругою, VRRM / 100 | 36 - 48 |
| Т273-1250 | на замовлення
+
–
|
| Корпус Розміри ØD×Ød×H |
PT73 112x75x26 мм |
| Вага | 1200 г |
| Даташит PDF |  |
Тиристор фазового регулювання Т273-1250 AS ENERGITM - це таблетковий тиристор загального призначення, також відомий як кремнієвий керований випрямляч. Це силовий тиристор, призначений для перетворення і керування постійним і змінним струмами до 1250А частотою до 500Гц в колах з напругою до 3600В - 4800В (клас за напругою від 36 до 48). Розміри тиристора ØDxØdxH - 112x75x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 1200 г.
Номінали тиристорів: Т273-1250-36 (1250А 3600В), Т273-1250-38 (1250А 3800В), Т273-1250-40 (1250А 4000В), Т273-1250-42 (1250А 4200В), Т273-1250-44 (1250А 4400В), Т273-1250-46 (1250А 4600В), Т273-1250-48 (1250А 4800В)..
Анод і катод тиристора (полярність) визначаються символом на корпусі. Тиристори знаходяться у таблетковому корпусі. Даний тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів тиристорів 1100A, 1150A, 1200A, 1250 ампер у таблетковому корпусі.
Для охолодження під час роботи силових тиристорів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу тиристора (вказано в таблиці параметрів).
Тиристори таблеткового типу застосовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри тиристора T123-100 AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на тиристори силові таблеткові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силових тиристорів Т273-1250:
| Технічні характеристики тиристорів | Т273-1250 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 1577 A (85°C) 1937 A (70°C) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 3600-4800 V |
| Максимально допустимий середній струм у відкритому стані | ITRMS | 3041 A |
| Ударний струм у відкритому стані | ITSM | 32 kA |
| Захисний показник | I2t | 5100 kA2·s |
| Імпульсна напруга у відкритому стані | VTM | 2.40 V |
| Імпульсний струм у відкритому стані | ITM | 3930 A |
| Порогова напруга тиристора у відкритому стані | VT(TO) | 1.10 V |
| Динамічне опір | rT | 0.31 mΩ |
| Час відключення | tq | 500 µs |
| Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 200 mA |
| Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 500-2000 V/µs |
| Відпираюча постійна напруга управління | VGT | 2.5 V |
| Відпираючий постійний струм управління | IGT | 250 mA |
| Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 200 A/µs |
| Температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.011 ºC/W |
| Сила затиску | Fm ±10% | 50 kN |
| Вага | W | 1200 g |
| Тип корпусу, Розміри | ØDxØdxH | PT73 112x75x26 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O173,O273 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування силового тиристора Т273-1250:
| T | 273 | – | 1250 | – | 48 | – | 4 | 2 |
| T | – | Тиристор,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 273 | – | Тип тиристора (таблетковий). | ||||||||||||||||||||||||||||||||||||
| 1250 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||
| 48 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 4800 В). | ||||||||||||||||||||||||||||||||||||
| 4 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Parameter of turn-off time tq:
|
Всі артикули Т273-1250:
| Serie | ITAV, А | VRRM, В |
| Т273-1250-36 | 1250А | 3600В |
| Т273-1250-38 | 1250А | 3800В |
| Т273-1250-40 | 1250А | 4000В |
| Т273-1250-42 | 1250А | 4200В |
| Т273-1250-44 | 1250А | 4400В |
| Т273-1250-46 | 1250А | 4600В |
| Т273-1250-48 | 1250А | 4800В |
Полярність (анод, катод, керуючий електрод) і розміри таблеткового тиристора Т273-1250:
|
|
Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):
При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
