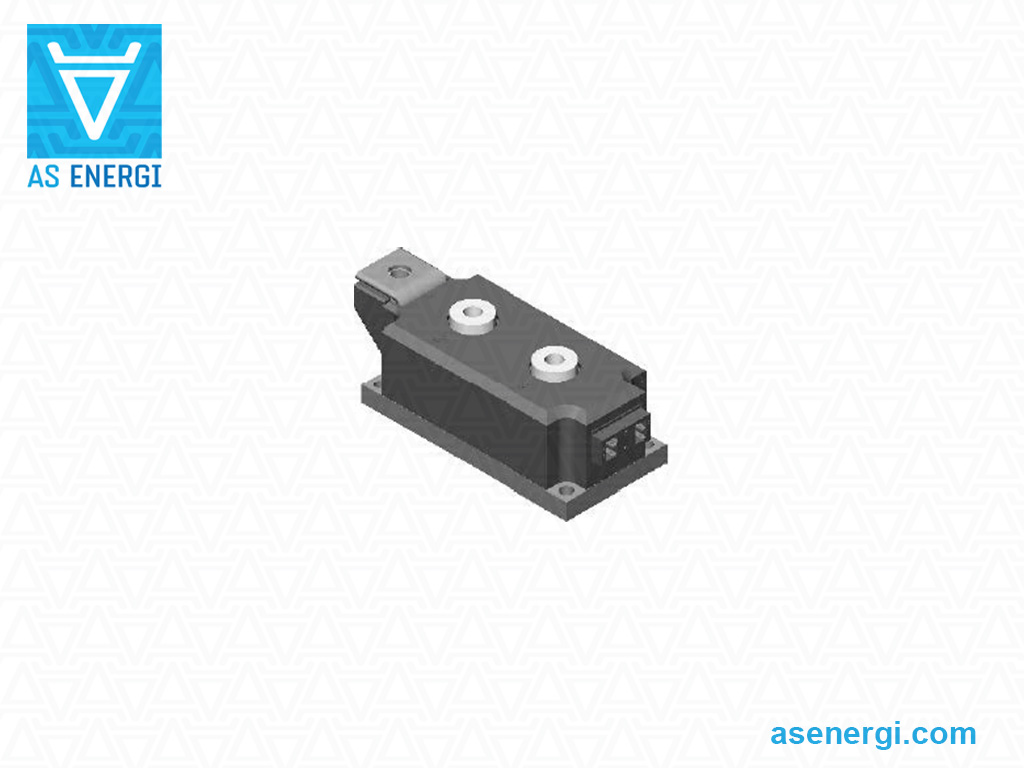

MCA500-22IO1 Тиристорний модуль (500А 2200В) IXYS аналог
Номер артикулу IXYS | MCA500-22IO1 |
Середній струм, IT(AV) | 500А |
Напруга, VRRM | 2200В |
Корпус Розміри L×B×H |
W63 150x60x52 мм |
Даташит PDF | |
Аналог AS ENERGITM | ASMCA500-22-IO1 |
Додати в кошик | на замовлення |
Двопозиційний тиристорний модуль ASMCA500-22-IO1 AS ENERGITM є заміною, аналогом, альтернативою і заміною дискретного напівпровідникового тиристорного модуля MCA500-22IO1 IXYS, також відомого як Littelfuse або Westcode (Весткод).
Середній прямий струм ITAV – 500 ампер, повторювана пікова зворотна напруга VRRM – 2200В. Двопозиційний тиристор-тиристор модуль MCA500-22IO1 має схему ввімкнення спільний анод (спільний анод-анод).
Тиристорні модулі характеризуються високою електричною і тепловою циклічністю, що означає високу надійність і тривалий термін служби в інтенсивних режимах роботи, низький рівень витоку струму і прямого падіння напруги. Тиристорні модулі розміщені в корпусі промислового стандарту, що дозволяє легко інтегрувати пристрій в існуюче обладнання.
Двопозиційні і однопозиційні тиристорні модулі використовуються в різному силовому обладнанні - силові блоки і блоки управління, для одно- і трифазних мостових конфігурацій, регулятори потужності, регулятори змінного струму, управління двигунами постійного струму, пристрої плавного пуску двигунів змінного струму, перетворювачі, контролери доменних печей або хімічних процесів, зварювальне обладнання, для перетворювачів змінного струму.
Технічні характеристики та параметри тиристорного модуля MCA500-22IO1 IXYS та заміни, аналога ASMCA500-22-IO1, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наші модулі пропонуються в декількох топологіях з двома та одним пристроєм для майже всіх застосувань фазового регулювання або випрямлячів.
Наша компанія надає гарантію роботи на двопозиційні і однопозиційні тиристорні модулі 2 роки з моменту придбання. При постачанні тиристорних / діодних модулів, при необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на двопозиційні і однопозиційні тиристорні модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики двопозиційного тиристорного модуля MCA500-22IO1 IXYS та його аналога ASMCA500-22-IO1:
Технічні характеристики тиристорного модуля | MCA500-22IO1 | |
Максимально допустимий середній прямий струм (температура корпусу) | ITAV | 500 A |
Повторювана імпульсна зворотна напруга | VRRM | 2200 V |
Ударний струм у відкритому стані | IFSM | 14000 A |
Максимально допустимий середній струм у відкритому стані | IF(RMS) | 1071 A |
Захисний показник | I2t | 980 kA2·s |
Порогова напруга у відкритому стані | VT(TO) | 0.88 V |
Середньоквадратичний струм | IRMS | - |
Динамічний опір | rT | 0.46 mΩ |
Час відключення | tq | 200 μs |
Напруга запуску керуючого електрода | VGT | 3.0 V |
Середній струм керуючого електрода | IGT | 300 mA |
Тепловий опір перехід-корпус | Rth(JC) | 0.062 K/W |
Тепловий опір корпус-охолоджувач | Rth(CH) | 0.02 K/W |
Конструкція (виконання) | - | двопозиційний |
Тип (електрична схема) | - | тиристор-тиристор |
Вага | W | 1500 g |
Корпус Розміри, mm |
L×B×H | W63 150x60x52 mm |
Момент затягування | MD | 4.25-5.75 Nm |
Аналог AS ENERGITM | тип | ASMCA500-22-IO1 |
Даташит (інформаційний лист) |
Розшифровка маркування двопозиційного тиристорного модуля ASMCA500-22-IO1:
AS | M | CA | 500 | – | 22 | – | I | O | 1 |
AS | – | AS ENERGITM |
M | – | Вид приладу: Дискретний напівпровідниковий модуль. |
CA | – | Топологія електричного ланцюгу: два тиристори, спільний анод (анод-анод). |
500 | – | Середній струм у відкритому стані ITAV, A. |
22 | – | Клас за напругою x 100 = VRRM. |
I | – | Критична dv/dt 1000 V/μs. |
O | – | Час вимкнення. |
1 | – | Номер версії. |
