Повітряний охолоджувач О153 для таблеткового тиристора та діода

Охолоджувач О153 для таблеткових пристроїв

Діаметр контактної поверхні охолоджувача		Ø55 мм
Корпус пристрою	контактна поверхня	Ø42-Ø51 мм
	зовнішній діаметр	Ø60-Ø75 мм
Застосовується до пристроїв для струму		500А - 6300А
Розсіювання потужності		220 Вт
Охолоджувач О153		на замовлення + –
Розміри B×L×H		230x150x176 мм
Вага		6.0 кг

Охолоджувачі повітряні О153-150 AS ENERGI^TM застосовуються для одно- і двостороннього охолодження силових напівпровідникових приладів у таблетковому виконанні, з корпусом типу PD50, PD53, PD54, PT51, PT53, PT53-1, PT54, PTO54, D.D2, T.D1, T.D2, T.D5.

Потужність, що розсіюється охолоджувачем при природному охолодженні, становить 220 Вт. Діаметр контактної поверхні охолоджувача Ø55 мм. Застосовуваний корпус пристрою: контактна поверхня Ø42-Ø51 мм, зовнішній діаметр Ø60-Ø75 мм.

Охолоджувач використовується для охолодження силових тиристорів і випрямних діодів на струми 500А - 6300А.

Охолодження повітряним потоком може бути природним або примусовим, залежно від кількості тепла, що виділяється, і умов експлуатації напівпровідників.

Особливості: корозійностійкий алюмінієвий сплав; низький термічний опір; простий монтаж за допомогою монтажного гнізда; можуть бути як стандартні моделі, так і на замовлення.

Охолоджувачі виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.

Монтаж напівпровідникових приладів (силових діодів, тиристорів) планшетного (таблеткового) виконання з охолоджувачами здійснюється за допомогою притискних болтів і траверси. Контактні поверхні охолоджувача і силового приладу повинні мати низьку шорсткість і відхилення по площинності.

Для забезпечення мінімальних електричних втрат і максимального тепловідведення пристроїв необхідно дотримуватися відповідного зусилля кріплення Fm, зазначеного в технічних характеристиках силового пристрою.

Перед монтажем контактні поверхні охолоджувача, струмоприймача і напівпровідникового приладу необхідно протерти ганчіркою, змоченою спиртом (толуолом, бензолом, ацетоном) і рекомендується змастити тонким шаром кремній-органічної теплопровідної пасти (це рекомендація і не є обов'язковою умовою для монтажу).

Поточний асортимент таблеткових тиристорів і випрямних діодів, для яких використовуються повітряні охолоджувачі (кулери, радіатори): 500А, 600А, 630А, 700А, 800А, 1000А, 1200А, 1250А, 1300А, 1400А, 1500А, 1600А, 1700А, 1800А, 1900А, 2000А, 2100А, 2500А, 2600А, 2700А, 2800А, 3000А, 3200А, 4000А, 4200А, 4300А, 5000А, 5200А, 5700А, 6000А, 6300А.

Технічні характеристики та параметри повітряного охолоджувача О153 AS ENERGI^TM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.

Наша компанія надає гарантію роботи на повітряні охолоджувачі 2 роки з моменту придбання. При постачанні охолоджувачів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.

Остаточна ціна на охолоджувачі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.

Технічні характеристики повітряного охолоджувача О153:

Технічні характеристики охолоджувача	О153 (О153-150)
Діаметр контактної поверхні охолоджувача	Ø55 mm
Корпус пристрою (контактна поверхня)	Ø42-Ø51 mm
Корпус пристрою (зовнішній діаметр)	Ø60-Ø75 mm
Розсіювання потужності з природним охолодженням (P_F)	220 W
Тепловий опір R_th(h-a) (природне охолодження)	0.260 °C/W
Тепловий опір R_th(h-a) (примусове охолодження, повітряний потік V_cfh=6 m/s)	0.075 °C/W
Опір ΔPh	30 Pa
Монтажне зусилля Fm	26 ± 2 kN
Вага	6.0 kg
Креслення, розміри B×L×H	230x150x176 mm
Застосовується до пристроїв для струму	500А - 6300А
Тип корпусу	PD50, PD53, PD54, PT51, PT53, PT53-1, PT54, PTO54, D.D2, T.D1, T.D2, T.D5
Застосовуваний діод, тип тиристора	Д153, Д253, ДЛ153, Т153, Т253, Т353, Т453, Т553, Т653, Т753, Т853, Т953, ТБ153, ТБ253, ТБ453, ТБ553, ТБ953, ТБІ153, ТБІ253, ТБІ353, ТБІ453, ТЛ253

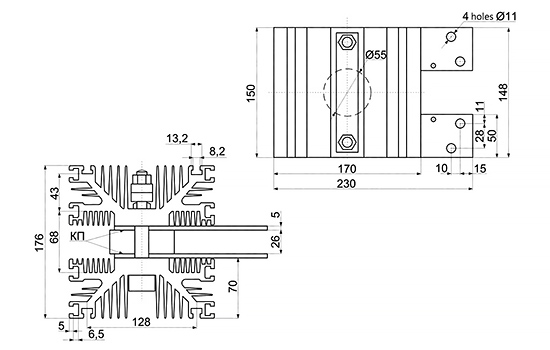

Габаритні та монтажні розміри охолоджувача О153:

Розшифровка маркування повітряного охолоджувача О153:

–

150

O	–	Вид приладу: Охолоджувач для напівпровідників.
1	–	Серійний номер модифікації конструкції охолоджувача.
5	–	Позначення модифікації для охолоджувачів таблеткових по діаметру контактної поверхні.
3	–	Серійний номер модифікації конструкції охолоджувача для пристроїв: 3 - конструкція таблеткова з двостороннім охолодженням.
150	–	Довжина охолоджувача, мм.

Напівпровідники високої потужності AS ENERGI^TM

Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.

З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Фотогалерея

У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGI^TM, приклади звітів про випробування.

Дивіться більше фотографій

Поради та рекомендації щодо силових тиристорів:

Силові тиристори не повинні експлуатуватися тривалий час при граничному навантаженні за всіма параметрами. У цьому випадку коефіцієнт запасу міцності визначається необхідним ступенем надійності пристрою.

Замініть несправний силовий тиристор на тиристор, який відповідає параметрам що замінюється.

У разі роботи в середовищі з підвищеною температурою навколишнього середовища необхідно передбачити додаткове охолодження.

Для забезпечення належного тепловідведення рекомендується періодичне очищення силових тиристорів і охолоджувачів від пилу та забруднень.

Для вирівнювання струмів між силовими тиристорами, підключеними паралельно, слід використовувати індуктивні дільники струму (найчастіше скручений тороїдальний дріт). Найпоширенішими способами з'єднання є замкнутий контур, контур із загальною котушкою або силовий тиристор. Ефективність дільників струму в цьому випадку визначається перетином магнітопроводу.

Запобігання несиметрії напруги при послідовному з'єднанні силових тиристорів досягається за рахунок використання шунтуючих резисторів, підключених паралельно кожному тиристору. Вирівнювання напруги в перехідних режимах забезпечується паралельним підключенням конденсаторів до кожного тиристора.

Категорично забороняється торкатися силових тиристорів під високою напругою під час роботи.
