Павло ГоркунТиристор швидкодіючий КК4200А 4100В – 4800В
| Середній струм, IT(AV) (TC, ºC) | 4290А (55ºC) |
| Напруга, VDRM/VRRM | 4100-4800 В |
| Клас за напругою, VRRM / 100 | 41 – 48 |
| КК4200-(41...48) | на замовлення
+
–
|
| Розміри ØDxØdxH | 150x100x26 мм |
| Вага | 2.3 кг |
| Даташит PDF |  |
Швидкодіючий тиристор КК4200-(41...48) AS ENERGITM у таблетковому виконанні - це напівпровідниковий прилад притискного типу, що швидко вимикається. Цей швидкодіючий силовий тиристор призначений для перетворення і керування постійним і змінним струмами до 4200А частотою до 10кГц в ланцюгах з напругою до 4100В – 4800В (клас за напругою від 41 до 48). Розміри тиристора ØDxØdxH - 150x100x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 2300 г.
Швидкодіючі тиристори серії KK - це пристрої зі зменшеними значеннями tq, trr, Qrr і більш високим значенням (diT/dt)cr (до 2500 А/мкс), призначені для роботи у високочастотних режимах (до 10 кГц). Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.
Анод і катод тиристора (полярність) визначаються символом на корпусі. Швидкодіючі тиристори знаходяться у таблетковому корпусі (капсули). Даний швидкодіючий тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидкодіючих тиристорів 4100А, 4150А, 4170А, 4180А, 4190А, 4200 ампер у таблетковому корпусі.
Для охолодження під час роботи силових тиристорів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове.
Під час збирання необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу тиристорного блоку (вказане в таблиці параметрів).
Тиристори можуть бути виготовлені для використання в помірному, холодному і тропічному кліматі. Тиристори таблеткового типу КК використовуються в різних силових перетворювачах (наприклад, плавильних печах), де необхідна швидка комутація і регулювання струмів.
Технічні характеристики та параметри тиристора КК4200-(41...48) AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали швидкодіючих тиристорів: КК4200А 4100В, КК4200А 4200В, КК4200А 4300В, КК4200А 4400В, КК4200А 4500В, КК4200А 4600В, КК4200А 4700В, КК4200А 4800В.
Остаточна ціна на тиристори швидкодіючі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики швидкодіючих тиристорів КК4200-(41...48):
| Технічні характеристики тиристорів | КК4200-(41...48) | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV)/(TC) | 4290 A (55ºC) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 4100-4800 V |
| Ударний струм у відкритому стані | ITSM | 44 kA |
| Захисний показник | I2t | 9680 kA2·s |
| Критична швидкість зростання напруги у закритому стані | dv/dt | 500 V/µs |
| Критична швидкість зростання струму у відкритому стані | di/dt | 1200 A/µs |
| Час відключення | tq | 80-150 µs |
| Температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.005 ºC/W |
| Сила затиску | Fm ±10% | 90 kN |
| Вага | W | 2.3 kg |
| Розміри | ØDxØdxH | 150x100x26 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування швидкодіючих тиристорів KK4200A 4800V:
| KK | 4200A | – | 4800V |
| KK | – | Тип: Швидкодіючий тиристор,  AS ENERGITM |
| 4200A | – | Середній струм у відкритому стані IT(AV), A. |
| 4800V | – | Номінальна напруга, В. |
Полярність (анод, катод, керуючий електрод) і розміри таблеткового тиристора КК4200-(41...48):
|
|
Тиристори КК4200-(41...48) даташит PDF:
Завантажити pdf специфікацію для швидкодіючого тиристора КК4200-(41...48)
Напівпровідники високої потужності AS ENERGITM
Наша компанія займається виробництвом і продажем силових напівпровідників (силові тиристори, діоди, модулі).
Купити напівпровідникові прилади у нас можна в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Ми заслужили довіру клієнтів і постачаємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Охолоджувачі для таблеткових швидкодвючих силових тиристорів:
Охолоджувачі (радіатори) використовуються для одно- і двостороннього охолодження силових напівпровідникових приладів у таблетковому виконанні.
Тепловідводи охолоджувачів виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.
Дізнайтеся більше про охолоджувачі: "Охолоджувачі повітрянні серії O для таблеткових пристроїв", "Охолоджувачі повітрянні серії SF", "Охолоджувачі водяні серії SS".

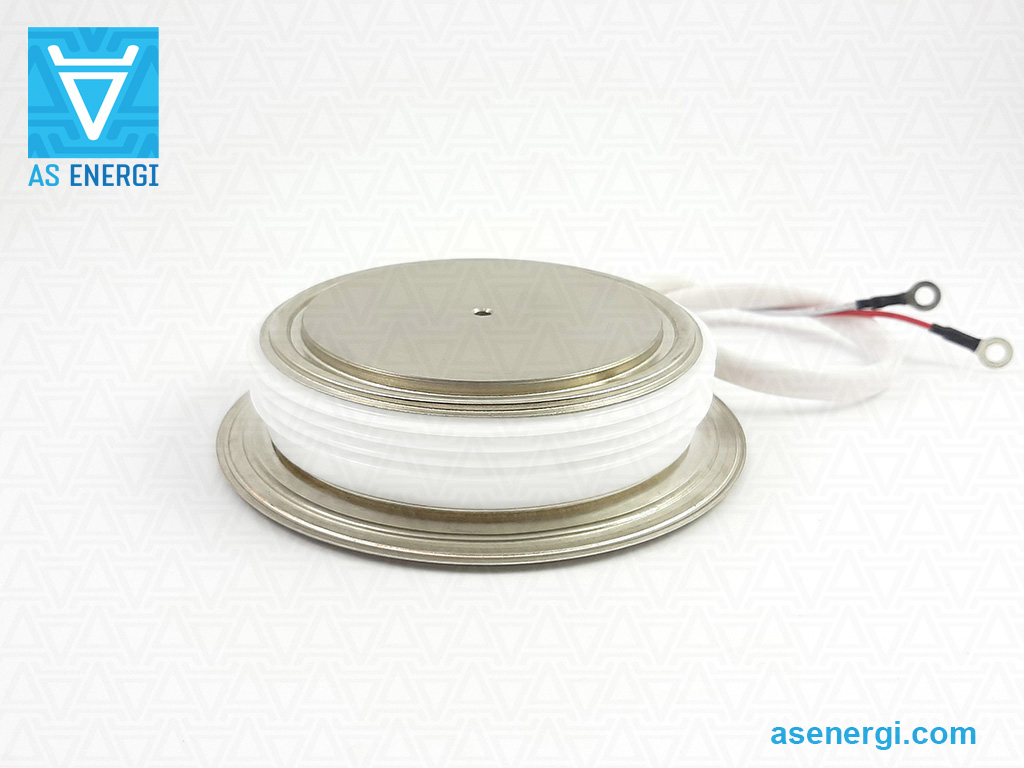

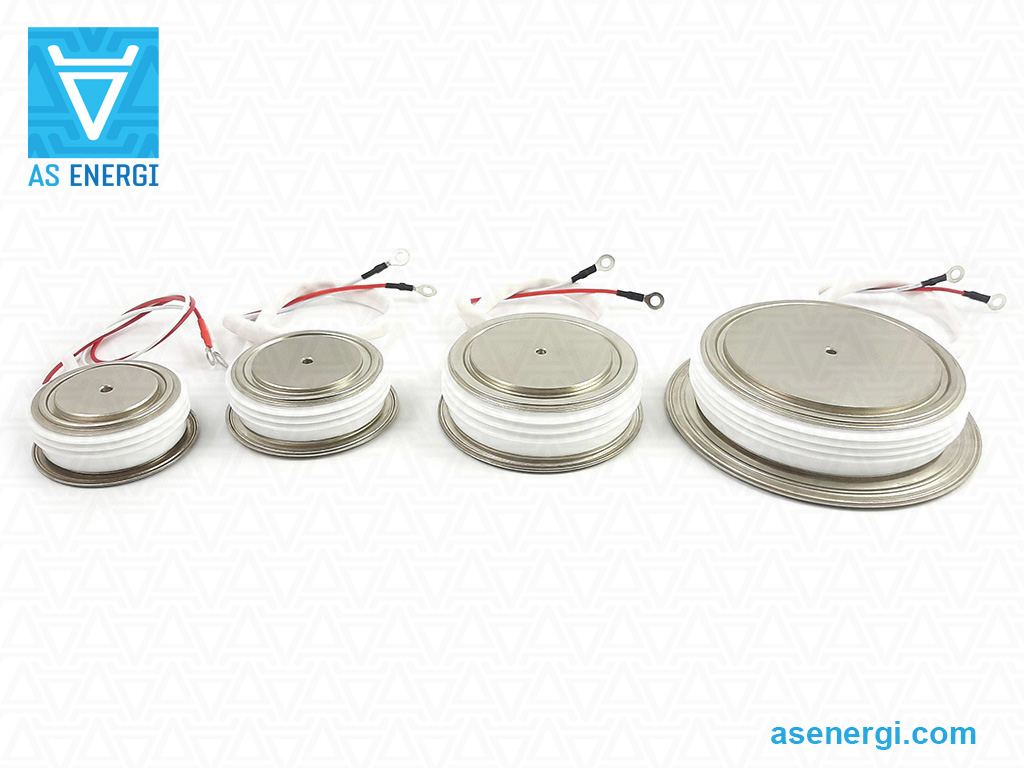

Фото швидкодіючого тиристора:
