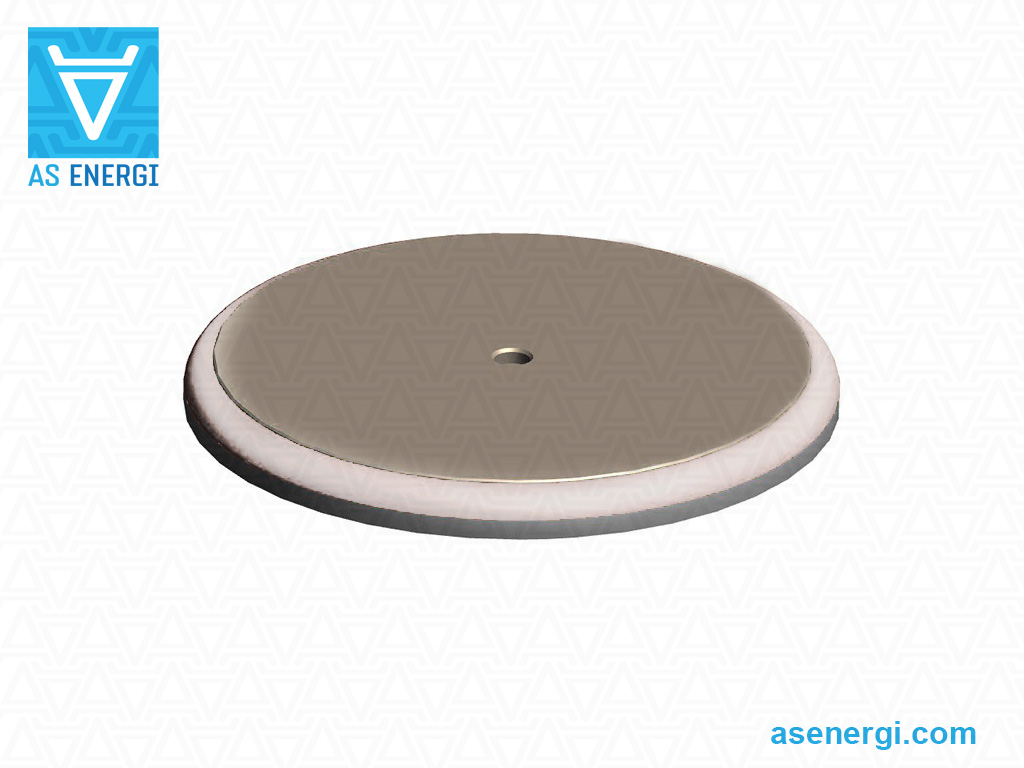

Зварювальний діод Д066-12500-4-N
Середній струм, IF(AV)M (TC) | 12500 (106ºC) 14703 (85ºC) |
Напруга, VRRM | 200-400 В |
IFRSM | 19625 А |
Д066-12500-4-N | на замовлення |
Розміри ØDxØdxH | 65x58x5 мм |
Вага | 155 г |
Даташит PDF |
Зварювальні діоди Д066-12500 AS ENERGITM доступні з прямим струмом IFAV 12500А і зворотною блокувальною напругою VRRM 200В, 400В. Серія діодів Д066-12500: Д066-12500-2-N, Д066-12500-4-N.
Особливості зварювальних діодів: здатність проводити високий середній прямий струм, що дозволяє зменшити кількість паралельних пристроїв; висока стійкість до електричних і термічних циклів забезпечує тривалий термін служби; мінімальні статичні втрати; висока максимальна температура переходу (Tjmax) дозволяє цим діодам проводити більший струм при тій же системі охолодження; можливість двостороннього охолодження; оптимізовані для випрямлячів високого струму; дуже низький термічний опір; призначені для середньо- і високочастотного зварювального обладнання. Повітряні та водяні охолоджувачі діодів також доступні для замовлення.
Випрямні діоди AS ENERGITM мають наступні особливості: промисловий корпус; низькі статичні та динамічні втрати, високі значення VRRM/VRSM, великий досвід використання приладів у різних галузях промисловості, діапазон напруг від 100В до 9000В і струмів від 100А до 7500А, висока стійкість до термічного та електричного циклування.
Технічні характеристики та параметри діода Д066-12500, Д066-12500-2-N, Д066-12500-4-N AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на зварювальні діоди 2 роки з моменту придбання. При постачанні зварювальні діоди, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на зварювальні діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики зварювального діода Д066-12500:
Технічні характеристики діодів | Д066-12500 | |
Максимально допустимий середній прямий струм (температура корпусу) | IF(AV)M (TC) | 12500 (112ºC) 14703 (85ºC) |
Повторювальна імпульсна зворотня напруга | VRRM | 200-400 V |
Максимально допустимий діючий прямий струм | IFRSM | 19625 A |
Максимально допустимий діючий прямий струм | IFSM | 85 kA |
Захисний показник | I2t | 36125 kA2·s |
Порогова напруга діода | VT(TO) | 0.72 V |
Динамічний опір у відкритому стані | rT | 0.026 mΩ |
Максимально допустима температура переходу | Tvj max | 180 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.0039 K/W |
Сила затиску | Fm ±10% | 60-70 kN |
Вага | W | 155 g |
Розміри | ØDxØdxH | 65x58x5 mm |
Даташит (інформаційний лист) |
Розшифровка маркування зварювальних діодів:
Д | 066 | - | 12500 | - | 4 | - | N |
Д | – | Серія зварювальних діодів AS ENERGITM |
066 | – | Конструктивне виконання. |
12500 | – | Середній струм у відкритому стані IF(AV), ампер. |
4 | – | Клас за напругою VRRM / 100. |
N | – | Кліматичне виконнання: N (УХЛ2) – для помірного та холодного клімату. |
Полярність (анод, катод) таблеткових діодів:
