AS ENERGIДіод швидкого відновлення VS-SD203R20S20PC, штирьового типу, Vishay аналог
| Номер артикулу Vishay | VS-SD203R20S20PC |
| Середній струм, IF(AV)M (TC) | 200A (85ºC) |
| Напруга, VRRM | 2000 В |
| Різьба | 3/4"-16UNF-2A |
| Даташит PDF |  |
| Аналог AS ENERGITM | ASDD203R20S20PC |
| Додати в кошик | на замовлення
+
–
|
Діод швидкого відновлення ASDD203R20S20PC AS ENERGITM у штирьовому корпусі є заміною, аналогом, альтернативою та еквівалентом напівпровідникового приладу VS-SD203R20S20PC Vishay Semiconductors.
Середній прямий струм IFAV – 200 ампер, повторювана пікова зворотна напруга VRRM – 2000В. "Охолоджувачі повітряні серії O для штирьових пристроїв", для охолодження діодів також доступні для замовлення.
Для охолодження діодів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла діода під час монтажу використовується теплопровідна паста (це рекомендація і не є обов'язковою умовою монтажу).
Особливості: оптимізовано під частоту мережі; низькі втрати в режимі очікування; малий час відновлення при реверсуванні; висока швидкість перемикання; висока зворотна напруга і здатність працювати з високими струмами.
Діоди швидкого відновлення перетворюють постійний і змінний струми до 200А в ланцюгах з напругою до 2500В. Їх основне застосування - DC-DC перетворювачі та інвертори, високочастотні випрямлячі, імпульсні джерела живлення.
Особливістю діодів є їх швидке відновлення (малий час зворотного відновлення trr і малий заряд відновлення) і застосування на високих частотах. Діоди мають високу пропускну здатність на високих частотах.
Діоди швидкого відновлення AS ENERGITM мають наступні особливості: промисловий корпус; низькі статичні та динамічні втрати, високі значення VRRM/VRSM, великий досвід використання приладів у різних галузях промисловості, діапазон напруг від 100В до 9000В і струмів від 100А до 7500А, висока стійкість до термічного та електричного циклування.
Технічні характеристики та параметри діода VS-SD203R20S20PC Vishay та заміни, аналога ASDD203R20S20PC, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на діоди 2 роки з моменту придбання. При постачанні діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на діоди швидкого відновлення залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики діода швидкого відновлення (штирьового типу) Vishay VS-SD203R20S20PC та аналога ASDD203R20S20PC:
| Технічні характеристики діодів | VS-SD203R20S20PC | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV)M (TC) | 200 A (85ºC) |
| Повторювальна імпульсна зворотня напруга | VRRM | 2000 V |
| Максимально допустимий діючий прямий струм | IFSM | 4990 A |
| Час зворотнього відновлення | trr | 2.0 μs |
| Захисний показник | I2t | 125 kA2·s |
| Порогова напруга діода | VF(T0) | 1.47 V |
| Динамічний опір | rT | 0.46 mΩ |
| Температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.008 K/W |
| Момент затягування, різьба без змащення | Md± 10 % | 31 Nm |
| Вага | W | 250 g |
| Корпус | тип | DO-9 (DO-205AB) |
| Різьба | Ød | 3/4"-16UNF-2A |
| Аналог AS ENERGITM | тип | ASDD203R20S20PC |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування діода швидкого відновлення ASDD203R20S20PC:
| AS | DS | 20 | 3 | R | 20 | S20 | P | C |
| AS | – |  AS ENERGITM |
| DS | – | Вид приладу: Діод штирьовий. |
| 20 | – | Основний номер деталі. |
| 3 | – | Швидке відновлення. |
| R | – | N = штирьовий нормальної полярності (катод до виводу) R = штирьовий зворотної полярності (анод до виводу). |
| 20 | – | Клас за напругою x 100 = VRRM. |
| S20 | – | trr код . |
| P | – | P = штирьова основа DO-9 (DO-205AB) 3/4" 16UNF-2A M = штирьова основа DO-9 (DO-205AB) M16 x 1.5. |
| C | – | C = керамічний корпус (понад 1600 В) V = склометалеве ущільнення (тільки до 1600 В). |

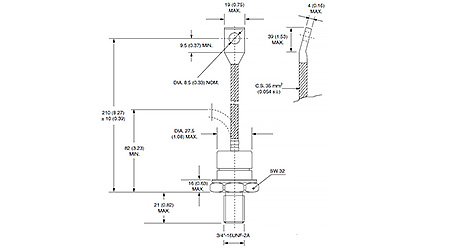

Полярність (анод, катод) та розміри штирьових діодів:
|
|
Напівпровідники високої потужності AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Охолоджувачі для силових штирьових діодів:
Охолоджувачі (радіатори) використовуються для охолодження силових напівпровідникових приладів у штирьовому корпусі.
Охолоджувачі виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.
Дізнайтеся більше про охолоджувачі: "Охолоджувачі повітряні для штирьових пристроїв".
