Павло ГоркунДіод силовий швидкого відновлення E1250HC45E IXYS Westcode аналог
| Номер артикулуIXYS Westcode | E1250HC45E |
| Середній струм, IF(AV)M (TC) | 1355А (55ºC) |
| Напруга, VRRM | 4500 В |
| Корпус, Розміри ØDxØdxH | Корпус W122 100x66x26 мм |
| Даташит PDF |  |
| Аналог AS ENERGITM | ADDE1250HC45E |
| Додати в кошик | на замовлення
+
–
|
Діод силовий швидкого відновлення (High Power Fast Recovery Diode) ADDE1250HC45E AS ENERGITM є заміною, аналогом, альтернативою та еквівалентом напівпровідникового приладу High Power Sonic Fast Recovery Diode (FRD) E1250HC45E IXYS UK Westcode, Littelfuse. Середній прямий струм IFAV – 1355 ампер, повторювана пікова зворотна напруга VRRM – 4500В.
Надшвидкісні та надм'які діоди для відновлення на напругу до 6,5 кВ з номінальним струмом від 270А до 4200А. Ці діоди мають унікальний виробничий процес і контроль терміну служби, що забезпечує найкращий у своєму класі компроміс між втратами на провідність і перемикання. Широка безпечна робоча область робить їх ідеальними діодами для вільного ходу в IGBT і IGCT без дроселів або для будь-яких застосувань, де потрібен швидкий діод з низькими втратами. Наприклад, в тязі, приводах середньої напруги, індукційному нагріванні та імпульсному електропостачанні.
Особливості: найкращі у своєму класі продуктивність і надійність; оптимізовані для мережевої частоти; низькі втрати в режимі очікування; висока зворотна напруга і здатність працювати з великим струмом, висока стійкість до перенапруг.
"Охолоджувачі повітрянні серії O для таблеткових пристроїв", "Охолоджувачі повітрянні серії SF", "Охолоджувачі водяні серії SS" для охолодження тиристорів також доступні для замовлення.
Випрямні діоди AS ENERGITM мають такі особливості: низькі статичні та динамічні втрати, високі значення VRSM/VRRM, великий досвід використання пристроїв у різних галузях промисловості, діапазон напруг від 100В до 9000В і струмів від 100А до 7500А, високу стійкість до термічних і електричних циклів.
Технічні характеристики та параметри діода E1250HC45E IXYS Westcode та заміни, аналога ADDE1250HC45E, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на діоди силові швидкого відновлення 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на діоди силові швидкого відновлення залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики діода силового швидкого відновлення IXYS WESTCODE та його аналога:
| Технічні характеристики діода | E1250HC45E | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV)M (TC) | 1355 A (55ºC) |
| Повторювальна імпульсна зворотня напруга | VRRM | 4500 V |
| Максимально допустимий діючий прямий струм | IFSM | 20500 A |
| Захисний показник | I2t | 2.11x106 A2·s |
| Зворотній струм відновлення | Irm | 1000 A |
| Час зворотнього відновлення | trr | 1.2 µs |
| Заряд зворотнього відновлення | Qrr | 1850 µC |
| Прямий струм | IFM | 1250 A |
| Критична швидкість зростання струму у відкритому стані | -diF/dt | 2000 A/µs |
| Порогова напруга діода | VT0 | 2.072 V |
| Динамічний опір | rT | 1.166 mΩ |
| Температура переходу | Tvj max | 140 ºC |
| Тепловий опір перехід-охолоджувач | RthJK | 0.0105 K/W |
| Сила затиску | Fm | 32 - 40 kN |
| Вага | W | 1.2 kg |
| Корпус | тип | W122 |
| Розміри | ØDxØdxH | 100x66x26 mm |
| Аналог AS ENERGITM | тип | ADDE1250HC45E |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування діода силового швидковідновлювального ADDE1250HC45E:
| A | DDE | 1250 | HC | 45 | E |
| A | – |  AS ENERGITM |
| DDE | – | Вид приладу: Діод силовий швидкого відновлення, таблеткового типу. |
| 1250 | – | Середній прямий струм IF(AV), ампер. |
| HC | – | Тип корпусу. |
| 45 | – | Клас за напругою VRRM / 100. |
| E | – | Серія продукції. |

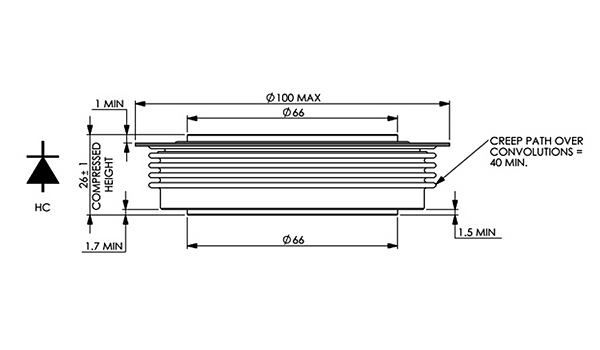

Розміри діода силового швидкого відновлення E1250HC45E та його аналога ADDE1250HC45E:
Корпус W122
Полярність (анод, катод) випрямних таблеткових діодів:
|
|
Силові напівпровідникові прилади AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
info@asenergi.com
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Охолоджувачі для силових випрямних таблеткових діодів:
Охолоджувачі (радіатори) використовуються для одно-і двостороннього охолодження силових напівпровідникових приладів в таблетковому виконанні.
Охолоджувачі виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.
Охолоджувачі повітряні та водяні для охолодження діодів доступні для замовлення.
Дізнайтеся більше про охолоджувачі: "Охолоджувачі повітряні серії O для таблеткових пристроїв", "Охолоджувач повітряний серії SF", "Охолоджувач водяний серії SS".
Фото випрямних діодів:
Чому варто обрати AS ENERGITM
- Власні виробничі потужності, включаючи виробництво напівпровідникових кремнієвих чіпів
- Європейський бренд – 100% якість, вигідна ціна, короткі терміни виробництва
- Понад 20 років досвіду в напівпровідниковій промисловості
- Нам довіряють клієнти з понад 50 країн світу
- 20000 позицій в асортименті на струми від 10А до 15000А, напругу від 100В до 9000В
- Виготовляємо аналоги продукції інших виробників
- Гарантована сертифікована якість, гарантійний термін експлуатації – 2 роки
Гарантія якості
Наша продукція сертифікована і відповідає міжнародним стандартам.
Наша компанія надає гарантію якості на продукцію 2 роки.
Надаємо сертифікати відповідності, протоколи випробувань, даташити (технічні специфікації) та паспорти якості на вимогу замовника.
Кожен продукт тестується за основними параметрами, а також надаються протоколи випробувань (звіти про тестування) параметрів для кожного продукту.
Географія партнерства
AS ENERGITM компанія виробляє і постачає силові напівпровідники в більш ніж 50 країн світу.
Логістика та доставка
Ми доставляємо нашу продукцію по всьому світу за допомогою логістичних компаній: DHL, TNT, UPS, EMS, Fedex, Aramex.
Продукція може бути доставлена будь-яким видом транспорту: повітряним, морським, залізничним та автомобільним.
Доставка по Україні здійснюється на будь-яке відділення "Нової Пошти" або кур'єром сервісу "Нова Пошта".
AS ENERGITM Виробництво напівпровідників
Асортимент нашої продукції включає випрямляючі діоди, тиристори фазового регулювання в таблетковому і штирьовому виконанні, лавинні діоди і тиристори, швидкодіючі, високочастотні тиристори, швидко відновлювані, зварювальні і роторні діоди, симістори, мостові випрямлячі, силові модулі (тиристорні, діодні, тиристорно-діодні, IGBT), а також повітряні і водяні охолоджувачі до них.
Силові діоди і тиристори виробляються на струми від 10А до 15000А, діапазон напруг від 100В до 9000В.
Силові діодні та тиристорні модулі виробляються від 25А і до 1250А, діапазон напруг 400В – 4400В.
Асортимент силових напівпровідників також включає еквівалентні та альтернативні напівпровідникові прилади світових виробників.
