AS ENERGIДіод швидкого відновлення DSF8025SE Dynex аналог
| Номер артикулу Dynex | DSF8025SE |
| Середній струм, IF(AV)M (TC) | 650А (65ºC) |
| Напруга, VRRM | 2500 В |
| Корпус, Розміри ØDxØdxH | Корпус E 42x25x15 мм |
| Даташит PDF |  |
| Аналог AS ENERGITM | ADSF8025SE |
| Додати в кошик | на замовлення
+
–
|
Діод швидкого відновлення ADSF8025SE AS ENERGITM є заміною, аналогом, альтернативою та еквівалентом напівпровідникового приладу для діода швидкого відновлення DSF8025SE Dynex Semiconductor. Середній прямий струм IFAV – 650 ампер, повторювана пікова зворотна напруга VRRM – 2500В.
Особливості діодів швидкого відновлення: оптимізовані для мережевої частоти; висока перенапруга; малий заряд відновлення; малий час зворотного відновлення; висока зворотна напруга і здатність витримувати великі струми. Особливістю діодів є їх швидке відновлення (короткий час зворотного відновлення trr і малий заряд відновлення) і застосування на високих частотах. Діоди мають високу пропускну здатність на високих частотах. Основними сферами їх застосування є DC-DC перетворювачі та інвертори, індукційне нагрівання, високочастотні випрямлячі, імпульсні джерела живлення. Повітряні та водяні охолоджувачі для діодів також доступні для замовлення.
"Охолоджувачі повітрянні серії O для таблеткових пристроїв", "Охолоджувачі повітрянні серії SF", "Охолоджувачі водяні серії SS" для охолодження тиристорів також доступні для замовлення.
Випрямні діоди AS ENERGITM мають наступні особливості: промисловий корпус; низькі статичні та динамічні втрати, високі значення VRRM/VRSM, великий досвід використання приладів у різних галузях промисловості, діапазон напруг від 100В до 9000В і струмів від 100А до 7500А, висока стійкість до термічного та електричного циклування.
Технічні характеристики та параметри діода DSF8025SE Dynex та заміни, аналога ADSF8025SE, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на діоди швидкого відновлення 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на діоди швидкого відновлення залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики діодів швидкого відновлення Dynex та їх аналогів:
| Технічні характеристики діодів | DSF8025SE | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV)M (TC) | 650 A (65ºC) |
| Повторювальна імпульсна зворотня напруга | VRRM | 2500 V |
| Максимально допустимий діючий прямий струм | IFSM | 7.5 kA |
| Захисний показник | I2t | 0.281 MA2·s |
| Імпульсна пряма напруга | VFM | 2.30 V |
| Заряд зворотнього відновлення | Qr | 540 µC |
| Час зворотнього відновлення | trr | 5.0 µs |
| Сила затиску | Fm | 7 - 9 kN |
| Вага | W | 0.082 kg |
| Корпус | тип | E |
| Розміри | ØDxØdxH | 42x25x15 мм |
| Аналог AS ENERGITM | тип | ADSF8025SE |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування діодів швидкого відновлення:
| A | DSF | 80 | 25 | S | E | 25 |
| A | – |  AS ENERGITM |
| DSF | – | Вид приладу: Діод швидкого відновлення (швидкодіючий діод). |
| 80 | – | Заводський код. |
| 25 | – | Код максимальної напруги. |
| S | – | Ітерація A, B ... S т.д. |
| E | – | Тип корпусу. |
| 25 | – | Клас за напругою VRRM / 100. |

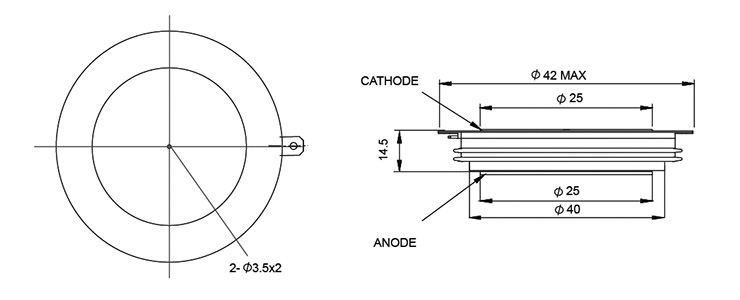

Розміри діода швидкого відновлення DSF8025SE та його аналога ADSF8025SE:
Корпус E
Полярність (анод, катод) таблеткових діодів:
|
|
Напівпровідники високої потужності AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Охолоджувачі для силових випрямних таблеткових діодів:
Охолоджувачі (радіатори) використовуються для одно-і двостороннього охолодження силових напівпровідникових приладів в таблетковому виконанні.
Охолоджувачі виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.
Охолоджувачі повітряні та водяні для охолодження діодів доступні для замовлення.
Дізнайтеся більше про охолоджувачі: "Охолоджувачі повітряні серії O для таблеткових пристроїв", "Охолоджувач повітряний серії SF", "Охолоджувач водяний серії SS".
Фото випрямних діодів:
